硬件笔试关于-信号完整性-题库

1. 反射系数为负值的反射点有（单选）

A. 信号线上到地的电容

B. 信号线上串接的电感

解析：答案为A

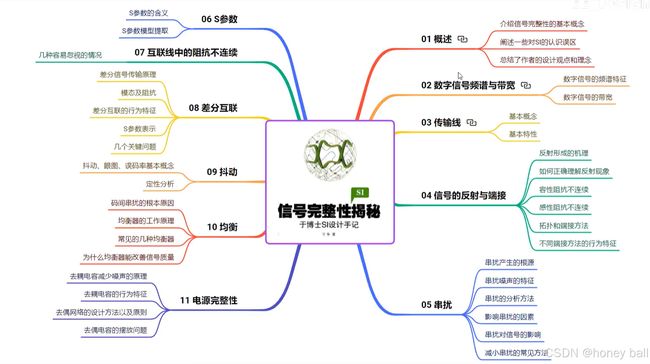

根据《信号完整性揭秘-于博士SI设计手记》中的讲解，在信号线上到地的电容处，信号会发生负反射，因此反射系数为负。

 2.能减小窜扰的办法（多选）

A. 增加信号间的spacing

B. 增加信号与参考层的高度

C. 信号两边及上下层加gnd屏蔽

D. 减小信号的回流面积

E. 减少攻击信号的上升时间

解析：本题答案为ACDE

首先解释一下什么叫窜扰（信号完整性中常用“串扰”这个词，下文中统一使用串扰）。当PCB板上走线间距较近，一条走线上传输信号时，会在邻近的走线上引起噪声，这种现象称为串扰。通常将产生干扰的信号线称为攻击线，被干扰的信号线称为受害线。降低攻击信号的上升速率，可以显著减小攻击信号中的高频分量，进而减小其携带的能量，降低耦合到信号线上的能量，也可以减小串扰，E选项正确。

3.能产生反射的因素（多选）

A. 过孔

B. 信号跨切割

C. 端接阻抗不匹配

D. 连接在信号上的电阻，电容，电感

E. 信号的stub

解析：本题答案为ABCDE

产生信号反射的最主要因素是阻抗的不连续导致信号传输不连续，多余的能量产生反射。

过孔和信号跨切割都会造成阻抗不连续的情况，端接阻抗不匹配也会造成阻抗不连续，因此都会产生信号的反射，ABC正确。连接在信号线上的电阻、电容、电感如果选值不当，也会和传输线的阻抗不匹配，造成反射问题，D选项正确。信号的stub是指pcb布线时残留的一些线头，这些线头通常叫做短桩线或者残桩线，也叫stub线。这些多余的线头会产生天线辐射效应，严重的会引起信号反射。因此E选项正确

4. OC或者OD门必须要加外部上拉电阻（单选）

A. 对

B. 错

解析：答案为A

OC指BJT集电极开路，OD指MOS漏极开路。OC门或者O
