配置VScode编译、调试STM32（一）手动配置makefile和debug_vscode makefile -d

        "type": "shell",
        "options": {
            "cwd": "${workspaceRoot}/STM32F429IGT"
        },
        "command": "mingw32-make",
        "group": {
            "kind": "build",
            "isDefault": true
        }
    },
    {
        "label": "Clean",
        "type": "shell",
        "options": {
            "cwd": "${workspaceRoot}/STM32F429IGT"
        },
        "command": "mingw32-make -f makefile clean",
        "group": {
            "kind": "build",
            "isDefault": true
        }
    },
]

}

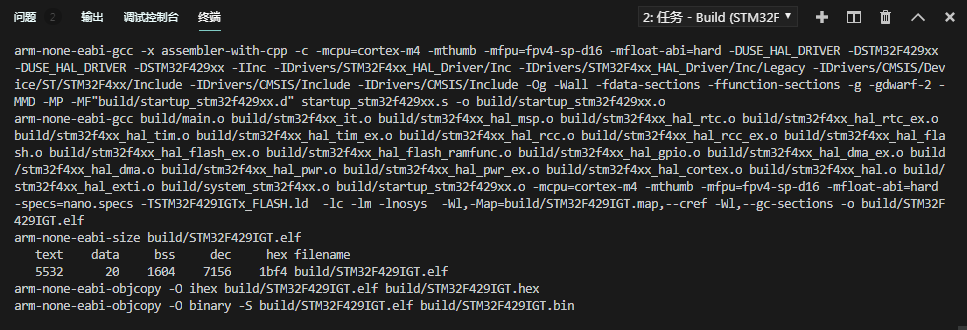

这里我们可以先测试一下这个build task。Ctrl+Shift+B，选择Bulid，终端窗口会打印当前的状态，然后完成编译，如下图：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My01NDljOWZhNzk3NmI5MmE1LnBuZw)
 CubeMX的makefile默认是生成elf、hex、bin文件的，足够使用。
 如果已经build，再次build，会出现如下提示：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My04NDUwMDYzODYzNDA5NTBlLnBuZw)
 如果想要重新生成，可以先运行Clean，然后Build。下图是运行Clean任务：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My0zNGVmM2JiMDAyM2RhZjE0LnBuZw)
 可以看到makefile中clean其实是将build文件夹删除。
 然后在launch中创建一个debug配置，这个配置中要调用刚刚的build任务，然后在进行debug。
 因为使用的是Jlink，所以这里采用的方法是使用Jlink的GDB server方式。原理是VScode调用GNU的gdb调试器，将gdb远程调试链接到Jlink GDB server的端口，Jlink GDB server再链接目标Device。Jlink GDB server的默认端口是 2331。

{
// 使用 IntelliSense 了解相关属性。
// 悬停以查看现有属性的描述。
// 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
“version”: “0.2.0”,
“configurations”: [
{
“name”: “(gdb) Debug with Jlink”,
“type”: “cppdbg”,
“request”: “launch”,
“targetArchitecture”: “arm”,//虽然官方说弃用了，但实际上必须指明
“program”: “$workspaceFolder/STM32F429IGT/a.exe","args":[],"stopAtEntry":false,"cwd":"${workspaceFolder}/STM32F429IGT”,
“environment”: [],
“externalConsole”: true,
“preLaunchTask”: “Build”,
“MIMode”: “gdb”,
“miDebuggerPath”: “arm-none-eabi-gdb.exe”,
“setupCommands”: [
{
“description”: “Enable pretty-printing for gdb”,
“text”: “-enable-pretty-printing”,
“ignoreFailures”: true
}
],
“miDebuggerServerAddress”: “localhost:2331”,
“customLaunchSetupCommands”: [
{
“text”: “target remote :2331”,
“description”: “connect to server”,
“ignoreFailures”: false
},
{
“text”: “file E:/Git/STM32/STM32F429/STM32F429IGT/build/STM32F429IGT.elf”,
“description”: “load file to gdb”,
“ignoreFailures”: false
},
{
“text”: “load”,
“description”: “download file to MCU”,
“ignoreFailures”: false
},
{
“text”: “monitor reset”,
“description”: “reset MCU”,
“ignoreFailures”: false
},
{
“text”: “b main”,
“description”: “set breakpoints at main”,
“ignoreFailures”: false
},
]
}
]
}

##5. 开始调试
 因为用到了Jlink GDB server，所以在调试之前要先打开Jlink GDB server，选择对应单片机，这个时候Jlink要连接到电脑上。

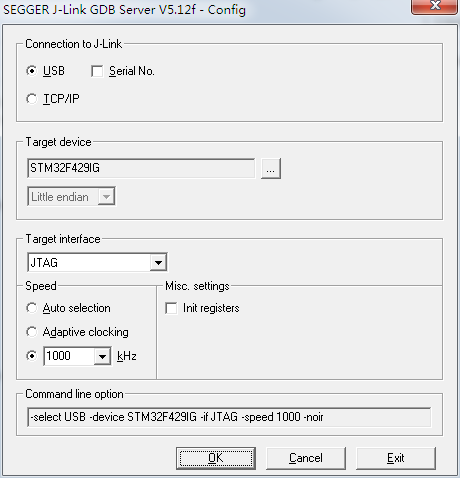

 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My1hMmRlNGM3NDkzNmRkYTZmLnBuZw)

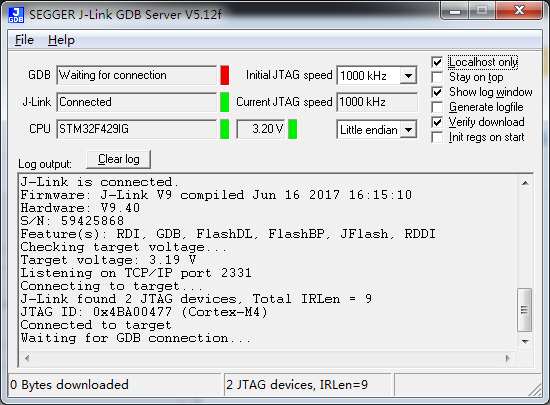

 点击OK，server就打开了，如下图：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My01NWY3YWY4NDU1ZjRmMTE4LnBuZw)
 GDB的状态是Waiting for connection。
 现在就可以开始debug了。切换到VScode的debug页面，选择上面配置的(gdb) Debug with Jlink，点击开始按钮，就开始调试了。

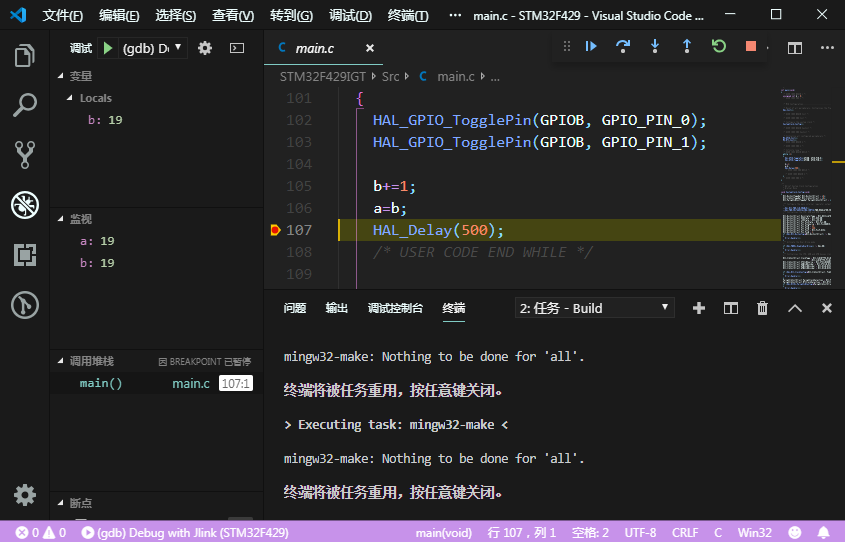

 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My1kNTBiZWY3NjFkZmI5MjA4LnBuZw)
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My1mYzc5YjkyMGM0MGVlMzgyLnBuZw)

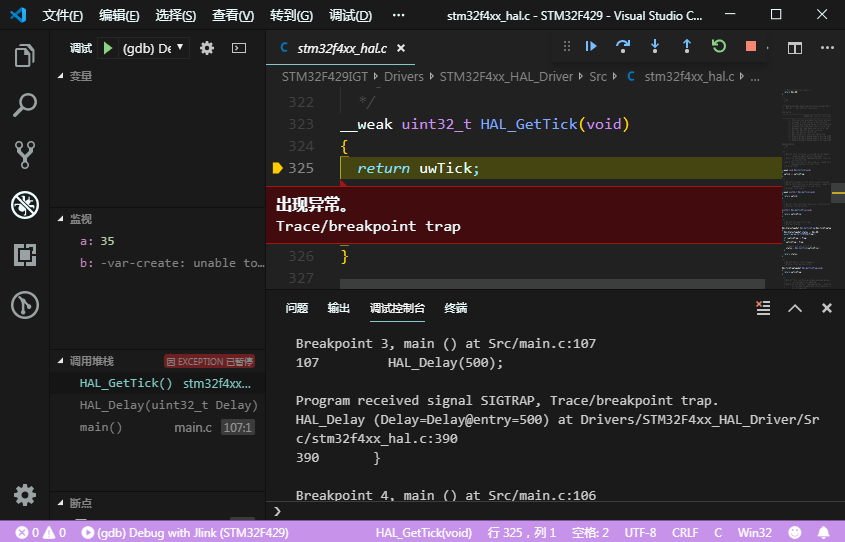

 局部变量、监视都可以正常使用，但有个问题不知道是为什么，在程序运行时打断点，会出现下面的情况：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My1hMTM0NmFjMmMwMGE0ZTJlLnBuZw)
 点击继续运行就可以运行到断点处。
 另外一个问题是在launch中有一个command是让gdb在main处打一个断点，但是开始debug后程序会直接运行。这两个问题需要解决之外，这样调试的缺点还有不能查看寄存器、memory。不过基本的编程、烧录功能使用起来都比较简单，可以替代MDK5、EWARM。
 ##6. 更新、优化
 在研究之后，我将打开Jlink GDB server也加入到debug的前置任务中，如果已经打开，则会先关闭当前打开Jlink GDB server然后重启，并且Jlink GDB server的单片机型号可以在task中直接设置。
 另外，增加rebuild all的task，原理是先clean然后build。
 在做了这些工作后，发现开始debug后，可以在main函数出自动断点，等待运行了。
 修改后的tasks.json：

{
// See https://go.microsoft.com/fwlink/?LinkId=733558
// for the documentation about the tasks.json format
“version”: “2.0.0”,
“tasks”: [
{
“label”: “Build”,
“type”: “shell”,
“options”: {
“cwd”: “KaTeX parse error: Expected 'EOF', got '}' at position 43: …T" }̲, "…{workspaceRoot}/STM32F429IGT”
},
“command”: “mingw32-make -f makefile clean”,
“group”: {
“kind”: “build”,
“isDefault”: true
},
“problemMatcher”: []
},
{
“label”: “RebuildAll”,
“type”: “shell”,
“options”: {
“cwd”: “KaTeX parse error: Expected 'EOF', got '}' at position 43: …T" }̲, "…{workspaceRoot}/STM32F429IGT”
},
“command”: “E:/Git/STM32/STM32F429/.vscode/MakeAndStartJlink.cmd”,
“args”: [“STM32F429IG”],
“group”: {
“kind”: “build”,
“isDefault”: true
},
“problemMatcher”: []
}
]
}

其中可以看到RebuildAll、Jlink GDB Server的命令使用了cmd，因为不止一条命令，最好单独写一个文件。另外，由于cmd终端和minGW终端不太兼容，Jlink GDB Server的type为process，即外部进程。
 "args"为传入cmd的参数，填写MCU型号，一定要能在Jlink devices中找到的，比如这里写了STM32F429IG，写STM32F429就是不可以的。
 下面附上两个cmd的代码:
 MakeAndStartJlink.cmd：

echo off
cd %ProgramFiles(x86)%/SEGGER/JLink_V512f
tasklist /fi “Imagename eq JLinkGDBServer.exe”|find “JLinkGDBServer.exe”&&taskkill /f /im “JLinkGDBServer.exe”
tasklist /fi “Imagename eq JLinkGDBServer.exe”|find “JLinkGDBServer.exe”&&taskkill /f /im “JLinkGDBServer.exe”
start JLinkGDBServer.exe -select USB -device %1 -if JTAG -speed 1000 -noir
mingw32-make

RebuildAll.cmd：

mingw32-make -f makefile clean
mingw32-make
exit

然后就是launch.json，只是将前置任务改为新添加的Jlink GDB Server。

{
//-select USB -device STM32F429IG -if JTAG -speed 1000 -noir
// 使用 IntelliSense 了解相关属性。
// 悬停以查看现有属性的描述。
// 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
“version”: “0.2.0”,
“configurations”: [
{
“name”: “(gdb) Debug with Jlink”,
“type”: “cppdbg”,
“request”: “launch”,
“targetArchitecture”: “arm”,//虽然官方说弃用了，但实际上必须指明
“program”: “$workspaceFolder/STM32F429IGT/a.exe","args":[],"stopAtEntry":true,"cwd":"${workspaceFolder}/STM32F429IGT”,
“environment”: [],
“externalConsole”: true,
“preLaunchTask”: “Jlink GDB Server”,
“MIMode”: “gdb”,
“miDebuggerPath”: “arm-none-eabi-gdb.exe”,
“setupCommands”: [
{
“description”: “Enable pretty-printing for gdb”,
“text”: “-enable-pretty-printing”,
“ignoreFailures”: true
}
],
“miDebuggerServerAddress”: “localhost:2331”,
“customLaunchSetupCommands”: [
{
“text”: “target remote :2331”,
“description”: “connect to server”,
“ignoreFailures”: false
},
{
“text”: “file E:/Git/STM32/STM32F429/STM32F429IGT/build/STM32F429IGT.elf”,
“description”: “load file to gdb”,
“ignoreFailures”: false
},
{
“text”: “load”,
“description”: “download file to MCU”,
“ignoreFailures”: false
},
{
“text”: “monitor reset”,
“description”: “reset MCU”,
“ignoreFailures”: false
},
{
“text”: “b main”,
“description”: “set breakpoints at main”,
“ignoreFailures”: false
},
]
}
]
}

这些工作都完成后，.vscode文件目录结构应该是这样的：
 ![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODkwODI3My03MjE2MzMwZjg4OTQyODVlLnBuZw)
 这样，改好了，debug运行一下，Jlink GDB Server自动打开了，debug也正常，惊奇的是，现在debug会停在main函数入口等待开始了。
