【ENSP】WLAN无线局域网实验

WLAN无线局域网实验

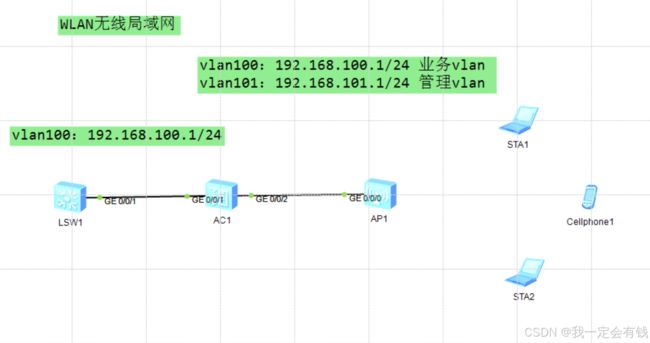

拓扑图

【AC】配置

接口配置

[AC]int g0/0/1
[AC-GigabitEthernet0/0/1]port link-type trunk
[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[AC-GigabitEthernet0/0/1]int g0/0/2
[AC-GigabitEthernet0/0/2]port link-type trunk
[AC-GigabitEthernet0/0/2]port trunk pvid vlan 101
[AC-GigabitEthernet0/0/2]port trunk all
[AC-GigabitEthernet0/0/2]port trunk allow-pass vlan all

解释

[AC]int g0/0/1：进入接口配置模式，指定的是GigabitEthernet0/0/1接口。

[AC-GigabitEthernet0/0/1]port link-type trunk：将GigabitEthernet0/0/1接口的链路类型设置为trunk。Trunk链路可以携带多个VLAN的流量。

[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan all：配置trunk链路允许通过所有VLAN的流量。

[AC-GigabitEthernet0/0/1]int g0/0/2：从GigabitEthernet0/0/1接口退出并进入GigabitEthernet0/0/2接口的配置模式。

[AC-GigabitEthernet0/0/2]port link-type trunk：将GigabitEthernet0/0/2接口的链路类型设置为trunk。

[AC-GigabitEthernet0/0/2]port trunk pvid vlan 101：设置GigabitEthernet0/0/2接口的默认VLANID（PVID）为101。PVID是当一个未标记的帧到达该接口时，会被赋予的VLAN ID。

[AC-GigabitEthernet0/0/2]port trunk all：这个命令可能是一个错误或者是一个简写，因为通常没有port
trunk all这样的命令。如果是意图允许所有VLAN通过trunk链路，那么应该是port trunk allow-pass vlan all。

[AC-GigabitEthernet0/0/2]port trunk allow-pass vlan all：配置trunk链路允许通过所有VLAN的流量。

配置dhcp

[AC]ip pool huawei
Info: It is successful to create an IP address pool.
[AC-ip-pool-huawei]network 192.168.100.0 mask 24
[AC-ip-pool-huawei]gateway-list 192.168.100.254
[AC-
