Android车机DIY开发之硬件篇(三)—NXP开发板介绍

Android车机DIY开发之硬件篇(三)—NXP开发板介绍

1.讯为iTOP-iMX8M Mini开发板

官网介绍

MINI PCIE 可外接mini PCIE接口的4G模块,具备PCIE2.0单通道
WIFI/BT 支持
4G模块 支持（选配）
MIPI-DSI 1个
无HDMI
Speaker 2路
MIC 支持MIC输入
PHONE 支持耳机输出
CAN 1路
Speaker 2路
SDIO/GPIO接口 20PIN
Android9.0系统；Linux4.14.78 + Qt5.10.1系统；Ubuntu20系统；Debian9系统；yocto系统
价格700块

2.米尔MYC-C8MMX-V2 iMX8M Mini开发板

官网介绍

单路LVDS接口，默认1280x800分辨率（10.1寸屏）40PIN 0.5MM间距FPC下接触座子
双路LVDS接口，默认1920x1080分辨率（21.5寸屏）30PIN 2.0MM间距双排公头座子
MIPI DSI信号引出
3.5mm耳机输出接口
3.5mm音频线性输入接口
4G module Mini PCI-E USB LTE module 接口
SIM卡座 SIM卡座
WIFI/BT 天线 SMA接口WIFI/BT天线座
M.2 PCIE-NVME协议固态硬盘SSD的 M.2接口2280

3.米尔MYC-JX8MPQ iMX8M plus开发板

官网介绍

UART 4路(最高）
I2C 6路 (最高）
HDMI 标准HDMI接口，支持4K播放
音频输出与输入接口 3.5MM耳机/MIC接口，音频解码芯片WM8960
LVDS接口 两路LVDS接口，FPC座子/排针 LVDS0:x4 lane LVDS1:x4 lane
DSI接口 两路MIPI-DSI接口,FPC座子 DSI0:x4 lane DSI1:x4 lane
扩展接口 40PIN，UART+SPI+I2C+GPIO+SAI,2.54MM排针,兼容树莓派扩展模块
4G/5G模块 移远EC20模块/高通RG801H模块
WIFI & BT 米尔电子WIFI/BT模块
1400

4.飞凌OKMX8MM-C开发板 iMX8M Mini开发板

官网介绍

WiFi 1 模块型号：F23BUUM13-W2
WiFi 标准： IEEE 802.11b/g/n ，2.4GHz
Bluetooth：V2.1+EDR/BT v3.0/BT v4.0

4*.飞凌OKMX8MP-C开发板 iMX8M plus开发板*

官网介绍

官方教程

MIPI_CSI 2 CSI1：daA3840-30mc-IMX8MP-EVK，分辨率3840X2160 CSI2：OV5645，摄像头最大支持2592X1944分辨率
MIPI_DSI 1 底板通过FPC座引出4 lane MIPI_DSI接口，默认适配飞凌7吋MIPI屏，分辨率为1024 x 600@30fps。
LVDS 1 双异步通道（8 data,2clocks）支持1920x1200p60，信号全部引出
HDMI 1 支持HDMI 2.0a 显示分辨率高达4K@30fps 支持HDMI2.1 eARC
4G 1 与5G模组二选一使用，支持使用miniPCIE插座的4G模组，默认使用移远EC20
5G 1 与4G模组二选一使用，支持使用M.2 Key B插座的5G模组，默认使用移远RM500Q
WiFi 1 默认板载AW-CM358M IEEE 802.11 a/b/g/n/ac 双频WIFI，高达433.3Mbps收发速率；
Bluetooth 1 ，高达3Mb
2路CAN-FD
Audio 1 开发板适配WM8960芯片，耳机输出、MIC输入集成在1个3.5mm耳机接口，支持2路1W8Ω 喇叭输出，通过XH2.54白色端子引出。
● 开发环境操作系统：Ubuntu18.04 64位版
● 交叉工具链：aarch64-poky-linux-gcc
● 开发板使用BootLoader版本：u-boot 2020.04
● 开发板内核版本：Android 11.0
Windows下uuu_imx_android_flash.bat
IAR的Embedded Workbench系列是一种增强型一体化开发平台，集成了开发嵌入式系统所需要的文件编辑、项目管理、编译、链接和调试工具。IAR公司独具特色的CSPY调试器，不仅可以在系统开发初期进行无目标硬件的纯软件仿真，也可以结合J-Link/J-Trace硬件仿真器，进行实时在线仿真调试。
J-Link是SEGGER公司的是一个开源项目，其目标是使嵌入式开发者能够通过JTAG接口，用开放的硬件和软件系统进行烧写、校验和调试。
i.MX 8M Plus处理器的M核开发采用IAR完成程序的配置、编译和软件仿真等功能，结合J-Link完成硬件仿真功能。

4.飞凌OKMX8MQ-C开发板 iMX8M Q

4G 1 开发板默认支持华为ME909S 4G模块，可通过修改底板电阻适配EC20
WIFI&Bluetooth 1 开发板另外一路PCIE Gen2 通过M.2 E-Key引出， 可挂载型号为intel9260的wifi和蓝牙二合一模块

5.明远智睿MYZR-I.MX8M-EK300开发板 NXP i.MX 8M

官网链接

官方教程

蓝牙 5.0
Wi-Fi 802.11 a/b/g/n/ac MIMO 2x2
外部天线接头
ANDROID9.1

6.明远智睿 MYZR-I.MX8Mmini-EK240

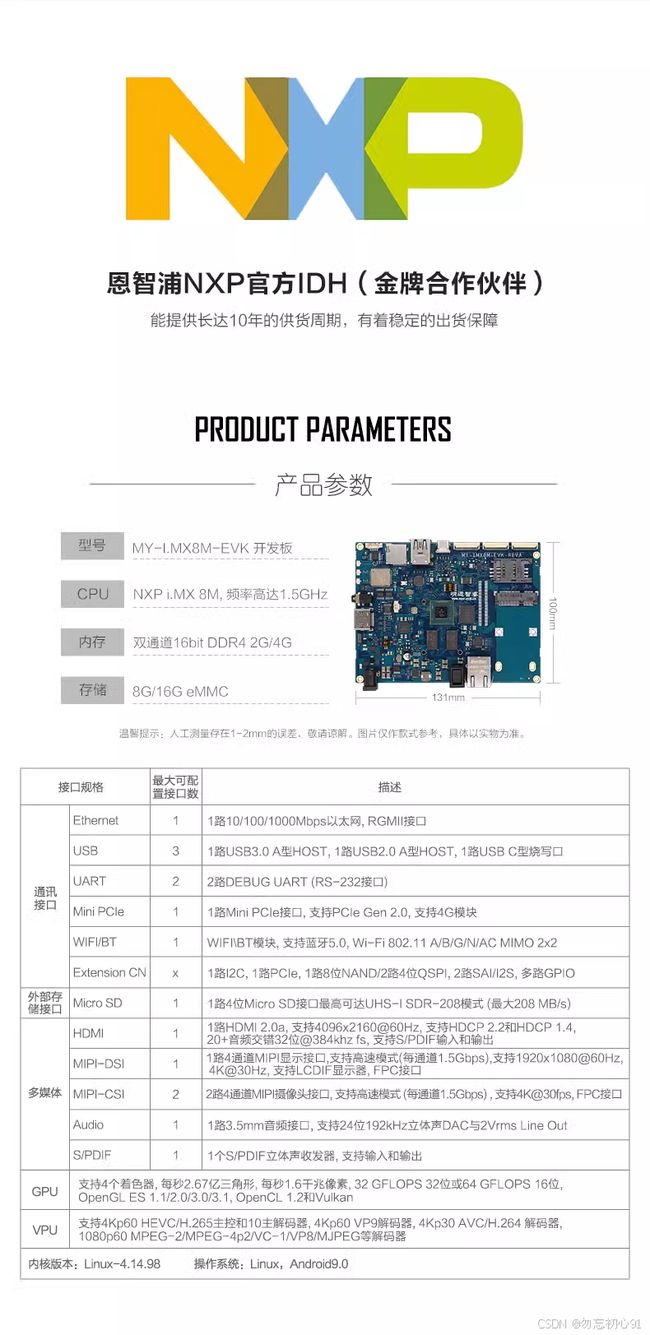

7. 明远智睿 MYZR-I.MX8M-EVK

8.天嵌股份TQIMX8MM_BASE套板 i.MX8M Mini

官方教程

9.天嵌股份TQIMX8MP_BASE套板 IMX8M PLUS

官网介绍
无蓝牙wifi 4G

10. 飞思卡尔i.mx8mplus开发板

11. 眺望电子

官网介绍

11. 启扬智能IAC-IMX8MP-Kit开发板

官网介绍
