第3章 基于三电平空间矢量的中点电位平衡策略

0 前言

        在NPC型三电平逆变器的直流侧串联有两组参数规格完全一致的电解电容，由于三电平特殊的中点钳位结构，在进行SVPWM控制时，在一个完整开关周期内，直流侧电容C1、C2充放电不均匀，各自存储的总电荷不同，电容电压便不均等，存在一定的偏差。在不进行控制的情况下，系统无法自行调整，长期在该工况下运行会对装置造成严重危害。

1 中点电位不平衡现象分析

1.1 定性分析

        在三电平逆变器中，除了零矢量外，共有24种开关状态组合，大矢量组合形式共6种，正负小矢量组合6种，中矢量组合6种。

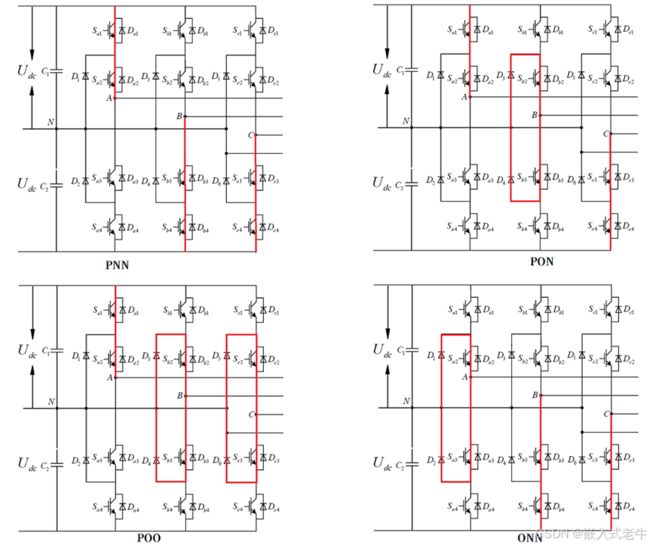

        以I扇区5三角区域为例，其基础矢量有大矢量PNN、中矢量PON、小矢量POO/ONN。分析其在不同矢量下中线的电流、电压变化趋势。如图所示



    大矢量PNN的A、B、C三相与正负母线相连，不经过中点，故不存在对上下电容电压的影响。

    中矢量PON的A、C两相与正负
