计组实验报告-阵列乘法器设计

目录

一、实验目的

二、实验原理

（1）实验内容与要求

（2）原理

（3）斜向进位阵列乘法器的原理图

三、实验步骤与运行结果

四、附录

---

一、实验目的

①利用1位全加器做子电路构成5×5位横向进位或斜向进位的原码阵列乘法器。

②分析斜向进位和横向进位的时间延迟。

二、实验原理

（1）实验内容与要求

分析横向进位或斜向进位5×5位原码阵列乘法器所需要的全加器个数和总延时，自主设计成本最低总延时最少的原码阵列乘法器，完成实验报告。

（2）原理

斜向进位阵列乘法器是一种用于进行乘法运算的电路。它的原理是利用了进位信号的传递和累积，以实现高效的乘法运算。

在斜向进位阵列乘法器中，乘法操作被分解成了多个部分，并且每个部分都有自己的进位信号。这些部分被组织成一个斜向的结构，以便进位信号可以从一个部分传递到另一个部分，并在整个乘法过程中进行累积。

当两个数字进行乘法运算时，它们的各个位会逐个相乘，并且产生的结果会根据它们的位置进行累积。斜向进位阵列乘法器利用了这种位置关系，通过同时进行多个部分的乘法运算，并且在每个部分中传递和累积进位信号，从而实现了高效的乘法运算。

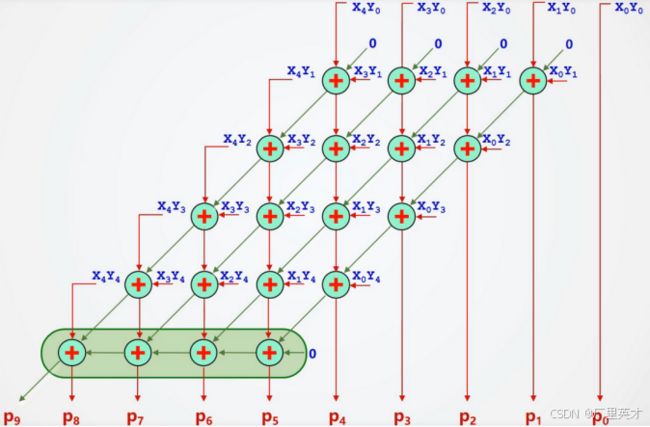

（3）斜向进位阵列乘法器的原理图

三、实验步骤与运行结果

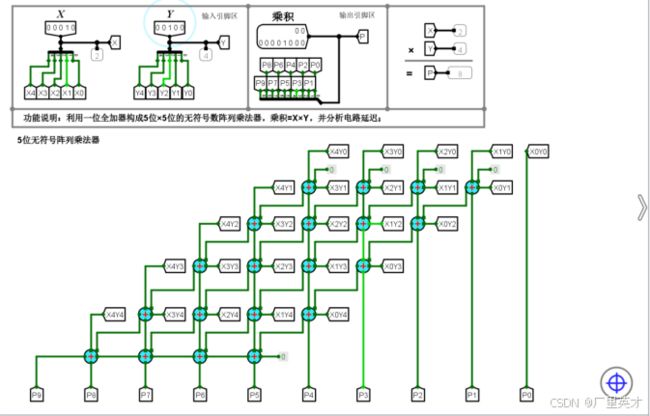

运行截图：



时延分析：

n(n-1)个全加器，因此时延为2*(n-1)*3T+T

四、附录

通过网盘分享的文件：alu.circ
