HTML5版的String Avoider小游戏 http://www.newgrounds.com/portal/view/300760 蛮简单也蛮考验耐心，从游戏起始点移动鼠标到终点位置，鼠标移动过程绘制出移动轨迹的String平滑曲线，整个过程不能碰撞到边界，从技术角度来说其核心就是根据鼠标移动位置生成String线的算法，该游戏是ActionScript写的Flash版，这里将其改造成HTML5版的JavaScript实现，并增加可自定义关卡功能的一种设计思路。

String连线我是缓存了300个点信息的数组，鼠标移动时不断调整300个点的新位置信息，每次更新时先将新鼠标点设置给第一个元素，后续更新x点时，计算其与x-1点的角度，在此方向长度为1的位置更新坐标，这样就达到了平滑曲线的效果。

除了绘制String线外还有个技术点就是监测碰撞，该Flash游戏的边界都是线段，因此第一想到的监测方式就是线线相交的思路，算法可参考 http://en.wikipedia.org/wiki/Line%E2%80%93line_intersection ，如果以LineLine的相交思路只需要遍历所有point间的线段，判断是否与游戏关卡定义的边界线相交，但这种方式对不规则边界就比较麻烦，监测性能也不高。

考虑到我们还需要提供用户可DIY自定义游戏关卡的功能，我们将采用监测颜色透明度信息的方式，由于正常游戏时场景无需用户动态修改，因此边界的信息可提前缓存到ImageData内存中，并且我们300个点的距离都是1，监测只需根据点进行就可以。

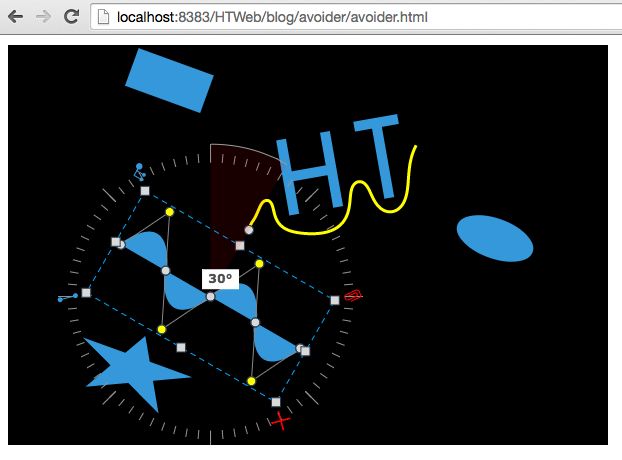

整个程序采用HT for Web的GraphView拓扑图组件，再其上通过addTopPainter添加顶层画笔绘制曲线，当曲线碰到Node图元时绘制成红色，否则绘制成黄色，监听GraphView拓扑图的interaction事件，在该事件中设置dirty的脏标志，在绘制时根据dirty的标志进行更新，采用这样的方式可将多次变换最终聚合成一次更新，这也是图形刷新绘制常用的基本技巧。同时通过GraphView.setEditable(true)开启了拓扑图的可视化编辑功能，用户可随时改变界面图元位置和旋转等形状信息，相当于自定义关卡的效果。

所有代码和运行效果如下：http://v.youku.com/v_show/id_XODU4NzY5MzQ0.html

function init(){

    dataModel = new ht.DataModel();

    graphView = new ht.graph.GraphView(dataModel);

    graphView.handleScroll = function(){};

    graphView.setEditable(true);

    graphView.setPannable(false)



    view = graphView.getView();

    view.style.left = '10px';

    view.style.top = '10px';

    view.style.width = '600px';

    view.style.height = '400px';

    view.style.background = 'black';

    document.body.appendChild(view);



    createNode(20, 20, 80, 40, 'rect');

    createNode(200, 300, 80, 40, 'star');

    createNode(400, 100, 80, 40, 'oval');

    createShape();



    length = 1;

    count = 300;

    points = [];

    for(var i=0; i<count; i++){

        points.push({x: 0, y: 0});

    }

    view.addEventListener('mousemove', function(e){

        var point = graphView.lp(e);

        points[0].x = point.x;

        points[0].y = point.y;

        for (var i = 1; i < count - 1; i++) {

            var angle = Math.atan2(points[i].y - points[i - 1].y, points[i].x - points[i - 1].x);

            points[i].x = points[i - 1].x + length * Math.cos(angle);

            points[i].y = points[i - 1].y + length * Math.sin(angle);

        }

        if(imageData){

            hit = false;

            for (var i = 0; i < count; i++) {

                var x = Math.floor(points[i].x);

                var y = Math.floor(points[i].y);

                var index = (y * graphView.getWidth() + x) * 4;

                if(imageData.data[index+3] !== 0){

                    hit = true;

                    break;

                }

            }

        }

        graphView.redraw();

    });



    dirty = true;

    imageData = null;

    graphView.mi(function(e){

        dirty = true;

    });

    graphView.addTopPainter(function(g){

        if(dirty){

            dirty = false;

            hit = false;

            imageData = g.getImageData(0, 0, graphView.getWidth(), graphView.getHeight());

            ht.Default.callLater(graphView.redraw, graphView);

        }else{

            g.beginPath();

            g.lineWidth = 3;

            g.strokeStyle = hit ? 'red' : 'yellow';

            g.moveTo(points[0].x, points[0].y);

            for (var i = 1; i < count - 1; i++) {

                g.lineTo(points[i].x, points[i].y);

            }

            g.stroke();

        }

    });

}

function createNode(x, y, w, h, shape){

    var node = new ht.Node();

    node.setRect(x, y, w, h);

    node.s({

        'shape': shape,

        'select.width': 0

    });

    dataModel.add(node);

    return node;

}
