[Silverlight]HierarchicalDataTemplate层次数据

　在开发中，经常会以层次结构来组织数据，最典型的例子莫过于树视图。本文讲述Silverlight中的层次数据的递归绑定，采用TreeView作为示例控件。

　在本文中，以“学校——学院——专业”作为数据层次示例，由此构建一下类型：

　

代码

　　　 public class School
{
　　 public string SchoolName { get ; set ; }

　　 public ObservableCollection < Academy > Academys { get ; set ; }
　}

　 public class Academy
　{
　　 public string AcademyName { get ; set ; }

　　 public ObservableCollection < Subject > Subjects { get ; set ; }
　}

　 public class Subject
　 {
　　 public string SubjectName { get ; set ; }
　}

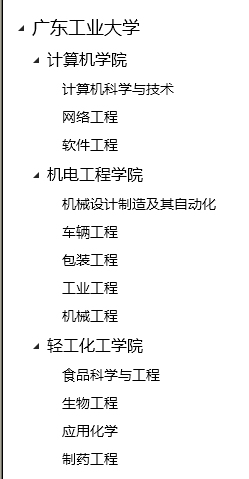

现在希望在一个ItemsControl控件中，以层次的方式显示这些数据，正如之前所说，使用TreeView控件，毕竟它是最典型的层次数据控件。目标是只使用一句数据绑定代码，就能进行完整的树结构数据绑定，实现以下效果：

首先，定义这些数据类型，包括学校，学院，专业课程，代码如下：

代码

　　 public class School
{
public string SchoolName { get ; set ; }

public ObservableCollection < Academy > Academys { get ; set ; }
}

public class Academy
{
public string AcademyName { get ; set ; }

public ObservableCollection < Subject > Subjects { get ; set ; }
}

public class Subject
{
public string SubjectName { get ; set ; }
}

 其次，要有数据源，因为这是演示文章，所以不使用数据库那些复杂的数据源，而使用编程生成的数据源，代码如下：

代码

　　 public static class Data
{
public static ObservableCollection < School > SchoolData
{
get
{
ObservableCollection < School > result = new ObservableCollection < School > ();
School school = null ;
Academy academy = null ;
Subject subject = null ;

school = new School() { SchoolName = " 广东工业大学 " , Academys = new ObservableCollection < Academy > () };
result.Add(school);

academy = new Academy() { AcademyName = " 计算机学院 " , Subjects = new ObservableCollection < Subject > () };
school.Academys.Add(academy);

subject = new Subject() { SubjectName = " 计算机科学与技术 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 网络工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 软件工程 " };
academy.Subjects.Add(subject);

academy = new Academy() { AcademyName = " 机电工程学院 " , Subjects = new ObservableCollection < Subject > () };
school.Academys.Add(academy);

subject = new Subject() { SubjectName = " 机械设计制造及其自动化 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 车辆工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 包装工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 工业工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 机械工程 " };
academy.Subjects.Add(subject);

academy = new Academy() { AcademyName = " 轻工化工学院 " , Subjects = new ObservableCollection < Subject > () };
school.Academys.Add(academy);

subject = new Subject() { SubjectName = " 食品科学与工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 生物工程 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 应用化学 " };
academy.Subjects.Add(subject);

subject = new Subject() { SubjectName = " 制药工程 " };
academy.Subjects.Add(subject);

return result;
}
}
}

 　　

  上述代码中，构造了一个层次结构的数据源集合。通过SchoolData属性获取。

  接下来，就是XAML中定义TreeView以及层级数据模板HierarchicalDataTemplate，也就是这个功能的核心部分，代码如下：

  XAML：

代码

< UserControl xmlns:controls ="clr-namespace:System.Windows.Controls;assembly=System.Windows.Controls"

　　　　 　　 x:Class ="SilverlightApplication4.MainPage"
xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:common ="clr-namespace:System.Windows;assembly=System.Windows.Controls"
xmlns:d ="http://schemas.microsoft.com/expression/blend/2008"

　Loaded ="UserControl_Loaded" >
< UserControl.Resources >
< common:HierarchicalDataTemplate x:Key ="subjectDataTemplate" >
< TextBlock Text =" {Binding SubjectName} " FontSize ="14" />
</ common:HierarchicalDataTemplate >

< common:HierarchicalDataTemplate x:Key ="academyDataTemplate"
ItemsSource =" {Binding Subjects} "
ItemTemplate =" {StaticResource subjectDataTemplate} " >
< TextBlock Text =" {Binding AcademyName} " FontSize ="16" />
</ common:HierarchicalDataTemplate >

< common:HierarchicalDataTemplate x:Key ="schoolDataTemplate"
ItemsSource =" {Binding Academys} "
ItemTemplate =" {StaticResource academyDataTemplate} " >
< TextBlock Text =" {Binding SchoolName} " FontSize ="18" />
</ common:HierarchicalDataTemplate >
</ UserControl.Resources >
< Grid x:Name ="LayoutRoot" Background ="White" >
< controls:TreeView x:Name ="testInstance"
ItemTemplate =" {StaticResource schoolDataTemplate} " >
</ controls:TreeView >
</ Grid >
</ UserControl >

  第一部分的高亮代码，是使用HierarchicalDataTemplate控件所需要的命名空间引用。

  第二部分的高亮代码，定义了三个HierarchicalDataTemplate数据模板控件，定义在UserControl的资源中。（说明了这个数据模板可以定义在多种位置上。只要TreeView能引用就可以）。从上到下，第一个定义的是subjectDataTemplate，这个数据模板用于呈现专业课程数据项。第二个定义的是academyDataTemplate，同样，这个数据模板定义的是用于呈现学院数据项的，但不一样的是：

　　　　1.这个数据模板还定义了ItemsSource与ItemTemplate。它们的意义分别如下：

　　　　　　a.　ItemsSource={Binding Subjects}

　　　　　　　　此代码的功能就是：在这个呈现学院数据的数据模板中，假如数据源（代表

　　　　　　　　学院的数据对象）存在一个Subjects属性，就把该属性返回的数据绑定到学

　　　　　　　　院数据项的所有子项当中。而之前定义的Academy类型中，的确存在Subject

　　　　　　　　s属性，因此该属性返回的所有专业课程对象，都会绑定到学院数据项的所有

　　　　　　　　子项中。

　　　　　　b.　ItemTemplate={StaticResource subjectDataTemplate}

　　　　　　　　此代码的功能就是：学院数据项的子项使用什么数据模板来呈现子项数据，

　　　　　　　　这样就很容易理解为什么使用资源中的subjectDataTemplate数据模板，因为

　　　　　　　　该模板就是为了呈现专业课程数据而定义的。（也正因如此，所以subjectDat

　　　　　　　　aTemplate的定义必须在academyDataTemplate的定义之后，否则不能通过

　　　　　　　　XAML中的语法进行资源引用）

 接下来的schoolDataTemplate定义实现的是同样的含义，请读者自己分析一下，加深理解。综上，可以看到，实现层次结构数据的连锁绑定，关键就在于HierarchicalDataTemplate的ItemsSource及ItemTemplate属性定义。

 第三部分的高亮代码，定义了一个TreeView控件。该控件的ItemTemplate使用了schoolDataTemplate，也就是说，TreeView以及其他ItemsControl控件，在它们的子项数据模板中，只需要应用顶层的HierarchicalDataTemplate数据模板，而往后各个子层的数据模板是怎样，数据源绑定什么属性，都由各层的HierarchicalDataTemplate定义决定。

 接下来就是对TreeView进行数据绑定的程序代码了。我把这个绑定过程写在UserControl的Loaded事件中，当然可以写在别的地方。代码如下：

private void UserControl_Loaded( object sender, RoutedEventArgs e)
{
　testInstance.ItemsSource = Data.SchoolData;
}



 就是这样简单的数据绑定代码，就解决对一整个层次结构的数据显示问题。由于我们使用的都是ObservableCollection<T>，因此对集合的任何修改都会马上更新到TreeView中。来到这里已经解决了各层数据异构的绑定问题。那如果各层数据是同构的怎样呢？（异构的意思指每层的数据对象是不一样的，例如之前例子的School——Academy——Subject，同构的例子有文件目录数据）。

 同样首先是数据对象的定义，代码如下：

public class FileInfo
{
public string FileName { get ; set ; }

public ObservableCollection < FileInfo > ChildFiles { get ; set ; }
}

 构造数据源的代码如下：

代码

　 public static class FileData
{
public static ObservableCollection < FileInfo > FileCatalog
{
get
{
ObservableCollection < FileInfo > result = new ObservableCollection < FileInfo > ();

FileInfo root = new FileInfo() { FileName = " RootFile " , ChildFiles = new ObservableCollection < FileInfo > () };
result.Add(root);

FileInfo file_i = null ;
FileInfo file_j = null ;
FileInfo file_k = null ;

for ( int i = 0 ; i < 3 ; i ++ )
{
file_i = new FileInfo() { FileName = " File_ " + i, ChildFiles = new ObservableCollection < FileInfo > () };

root.ChildFiles.Add(file_i);

for ( int j = 0 ; j < 5 ; j ++ )
{
file_j = new FileInfo() { FileName = file_i.FileName + " _ " + j, ChildFiles = new ObservableCollection < FileInfo > () };

file_i.ChildFiles.Add(file_j);

for ( int k = 0 ; k < 4 ; k ++ )
{
file_k = new FileInfo() { FileName = file_j.FileName + " _ " + k, ChildFiles = new ObservableCollection < FileInfo > () };

file_j.ChildFiles.Add(file_k);
}
}
}

return result;
}
}
}

 顶层数据项的HierarchicalDataTemplate数据模板定义为：

代码

< common:HierarchicalDataTemplate x:Key ="fileDataTemplate"
ItemsSource =" {Binding ChildFiles} " >
< TextBlock Text =" {Binding FileName} " FontSize ="15" />
</ common:HierarchicalDataTemplate >

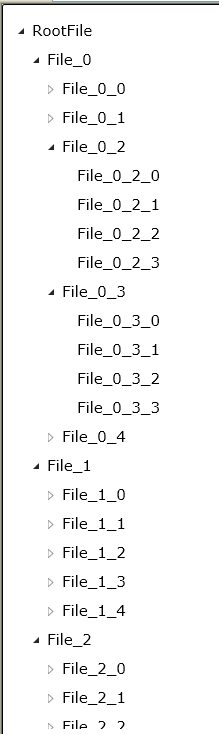

 修改一下TreeView，使用这个数据模板，就可以实现递归数据绑定。这样，每一层的数据呈现都使用相同的数据模板。也就是说，当前HierarchicalDataTemplate不指定下一层子项的ItemTemplate时，就会递归使用自身作为子项数据模板。运行结果如下：
