STM32F1 - 点灯-寄存器模式

点灯

  • 实验概述:
  • 1> 建立工程
  • 2> 向寄存器写数据
    • C语言指针应用
  • 3> 宏定义-封装寄存器
  • 4> 结构体-封装寄存器
    • 4.1> 结构体类型定义
    • 4.2> 结构体指针变量
    • 4.3> 优化程序


实验概述:

用配置寄存器的方式,开关一个LED灯,
只用标准库中提供的启动文件,


1> 建立工程

STM32F1 - 点灯-寄存器模式_第1张图片

出现错误:导入文件类型错误

keil5编译中出现的错误(6):FCARM - Output Name not specified, please check ‘Options for Target - Utilities

错误原因:文件类型错误;
解决办法:

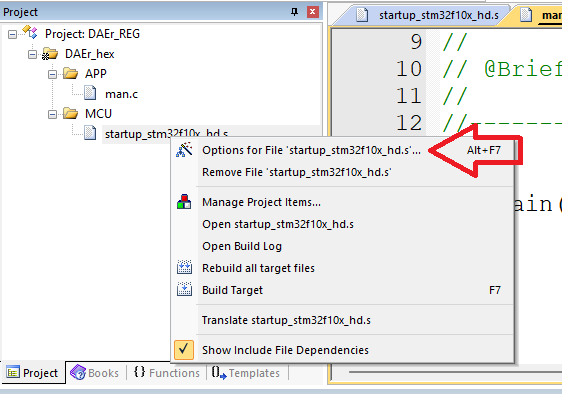

STM32F1 - 点灯-寄存器模式_第2张图片

文件上右击,选择Options for…, 更改文件类型;
STM32F1 - 点灯-寄存器模式_第3张图片


2> 向寄存器写数据

STM32F1 - 点灯-寄存器模式_第4张图片

STM32F1 - 点灯-寄存器模式_第5张图片

向寄存器地址,写数据

// 硬件电路 PB5 - LED0;	1:熄灭, 0点亮

// 根据内存地址映射,得到寄存器地址
#define RCC_APB2ENR_addr	0x40021018
#define GPIOB_CRL_addr		0X40010C00
#define GPIOB_ODR_addr		0X40010C0C


int main(void)
{

	*((unsigned int *)RCC_APB2ENR_addr) = 0x00000008;	// 打开 GPIOB 端口时钟

	*((unsigned int *)GPIOB_CRL_addr) = 0x00300000;		// PB5 配置为推挽输出

	*((unsigned int *)GPIOB_ODR_addr) = 0x00000020;		// 关闭 LED0;
	//*((unsigned int *)GPIOB_ODR_addr) = 0x00000000;		// 打开 LED0;

	while (1) /* Stop! */;
}

}

C语言指针应用

面试题:
用C语言向内存地址【0x40021018】写入0X8?

方法1:

unsigned int *p = (unsigned int *)0x40021018;
*p = 0x8;

方法2:

*(unsigned int *)0x40021018 = 0x8;

3> 宏定义-封装寄存器

// 硬件电路 PB5 - LED0;	1:熄灭, 0点亮

#define RCC_APB2ENR_addr	0x40021018
#define GPIOB_CRL_addr		0X40010C00
#define GPIOB_ODR_addr		0X40010C0C

#define RCC_APB2ENR			(*(unsigned int *)RCC_APB2ENR_addr)
#define GPIOB_CRL			(*(unsigned int *)GPIOB_CRL_addr)
#define GPIOB_ODR			(*(unsigned int *)GPIOB_ODR_addr)

int main(void)
{
	RCC_APB2ENR = 0x00000008;	// 打开 GPIOB 端口时钟

	GPIOB_CRL = 0x00300000;		// PB5 配置为推挽输出

	//GPIOB_ODR = 0x00000020;		// 关闭 LED0;
	GPIOB_ODR = 0x00000000;		// 打开 LED0;

	while (1) /* Stop! */;
}

通过封装,让代码更清爽

发现上电并不需要配置时钟树,这是因为上电默认使用内部高速时钟HSI;


4> 结构体-封装寄存器

(*(unsigned int *)RCC_APB2ENR_addr)

问题:

通过指针变量访问寄存器,有个麻烦,STM32103内部寄存器有大几百个,
有没有好的方法把这些寄存器组织起来,方便使用呢?

解决:

用结构体,数组不行吗?


4.1> 结构体类型定义

STM32F1 - 点灯-寄存器模式_第6张图片
地址偏移Offset是4Byte,非常有规律,
用结构体封装 GPIO模块的寄存器;

struct GPIOx {
	unsigned int GPIO_CRL;
	unsigned int GPIO_CRH;
	unsigned int GPIO_IDR;
	unsigned int GPIO_ODR;
	unsigned int GPIO_BSRR;
	unsigned int GPIO_LCKR;
};
// 结构体类型名:GPIOx;
// 结构体成员:GPIO_CRL,GPIO_CRH,   GPIO_IDR,
//             GPIO_ODR,GPIO_BSRR,  GPIO_LCKR

//取别名,使类型简洁点
typedef struct GPIOx {
	unsigned int GPIO_CRL;
	unsigned int GPIO_CRH;
	unsigned int GPIO_IDR;
	unsigned int GPIO_ODR;
	unsigned int GPIO_BSRR;
	unsigned int GPIO_LCKR;
} GPIO_t;


4.2> 结构体指针变量

用结构体指针变量与寄存器地址绑定

STM32F1 - 点灯-寄存器模式_第7张图片

// 硬件电路 PB5 - LED0;	1:熄灭, 0点亮

#define RCC_APB2ENR_addr	0x40021018

#define RCC_APB2ENR			(*(unsigned int *)RCC_APB2ENR_addr)


typedef struct GPIOx {
	unsigned int GPIO_CRL;
	unsigned int GPIO_CRH;
	unsigned int GPIO_IDR;
	unsigned int GPIO_ODR;
	unsigned int GPIO_BSRR;
	unsigned int GPIO_LCKR;
} GPIO_t;


int main(void)
{
	GPIO_t *p = (GPIO_t *)0x40010C00; // GPIOB
	RCC_APB2ENR = 0x00000008;		// 打开 GPIOB 端口时钟

	p->GPIO_CRL = 0x00300000;		// PB5 配置为推挽输出

	//p->GPIO_ODR = 0x00000020;		// 关闭 LED0;
	p->GPIO_ODR = 0x00000000;		// 打开 LED0;

	while (1) /* Stop! */;
}

4.3> 优化程序

// 结构体指针变量的初始化:
GPIO_t *pGPIOA = (GPIO_t *)0x40010800;
//          ||等价
#define GPIOA ((GPIO_t *)0x40010800)

#define RCC_APB2ENR_addr	0x40021018
#define RCC_APB2ENR			(*(unsigned int *)RCC_APB2ENR_addr)

typedef struct GPIOx {
	unsigned int GPIO_CRL;
	unsigned int GPIO_CRH;
	unsigned int GPIO_IDR;
	unsigned int GPIO_ODR;
	unsigned int GPIO_BSRR;
	unsigned int GPIO_LCKR;
} GPIO_t;


// 把端口寄存器定义为全局变量,方便使用
#define GPIOA ((GPIO_t *)0x40010800)
#define GPIOB ((GPIO_t *)0x40010C00)
#define GPIOC ((GPIO_t *)0x40011000)
#define GPIOD ((GPIO_t *)0x40011400)
#define GPIOE ((GPIO_t *)0x40011800)
#define GPIOF ((GPIO_t *)0x40011C00)


int main(void)
{
	RCC_APB2ENR = 0x00000008;		// 打开 GPIOB 端口时钟


	GPIOB->GPIO_CRL = 0x00300000;		// PB5 配置为推挽输出

	// GPIOB->GPIO_ODR = 0x00000020;		// 关闭 LED0;
	GPIOB->GPIO_ODR = 0x00000000;		// 打开 LED0;

	while (1) /* Stop! */;
}

这样一看,用结构体把寄存器组织起来,
我们就能很方便的访问GPIOA,GPIOB…BPIOF端口的寄存器;
