SolidWorks Simulation最新应用

很多的时候大家都会问我们SOLIDWORKS支持什么样的网格，是否支持六边体网格，下面简单介绍下SOLIDWORKS仿真软件网格如何划分。

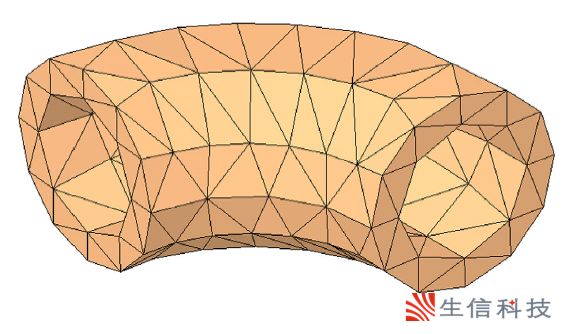

三边体网格，对于一阶单元组成的网格，其模拟具有真实复杂性的位移和应力场，是有严重的局限性的。而且，直边和平面不能正确的模拟曲面型几何体。

四边体网格，当单元因加载而变形时，如果单元需要模拟曲线型几何体，则二阶单元的边和面就可以是曲线型形状。

六边体网格，在SOLIDWORKS里面目前还不支持，这里不详细讲解。

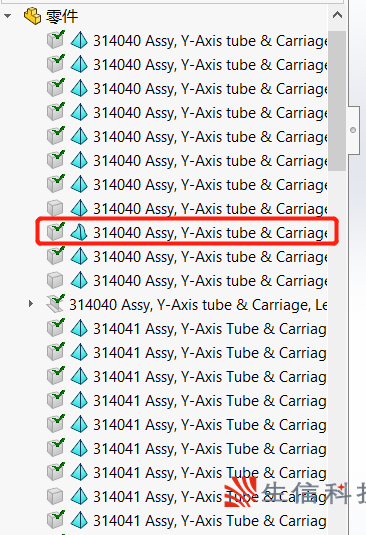

在2020的新功能内可以草稿品质（三边）和高品质（四边）可以相互转换，可对零部件单独使用草稿或高品质网格，也可为所有实体分配草稿或高品质网格。

梁单元的热载荷：可在横梁接点和横梁实体上应用热载荷。

在具有横梁的模型上运行热分析后，可将温度导入线性静态、非线性静态、频率、扭曲或非线性动态算例可在在横梁和桁架接点上应用集中式热载荷，沿横梁和桁架实体的应用分布式热载荷。

在外部载荷界面下选择温度，选择相对应的梁单元，可以设置温度。

优点：以上为SOLIDWORKS仿真软件新应用，这样更具有多变性，符合实际要求和工况，模拟的计算更去趋向于实际。
