keil如何在线调试看外设寄存器的值

一，简介

本文以GPIO为例，主要介绍如何使用keil的在线调试功能，来查看GPIO的寄存器配置。

二，操作步骤

2.1 keil工程设置

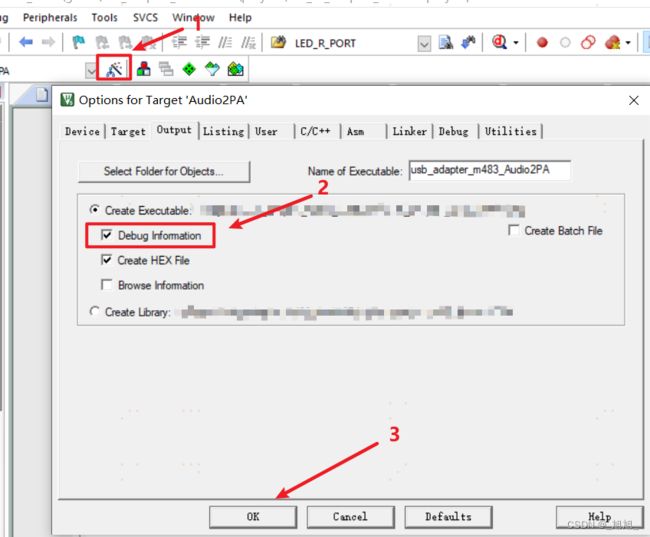

选择生成debug信息

2.2 在线调试

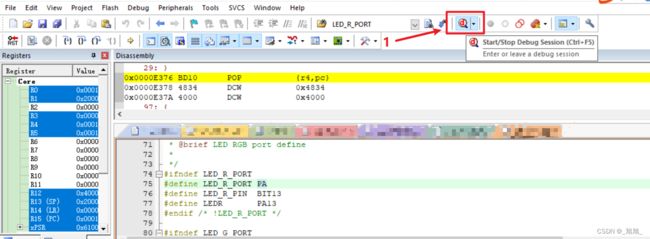

点击“Debug”按钮。

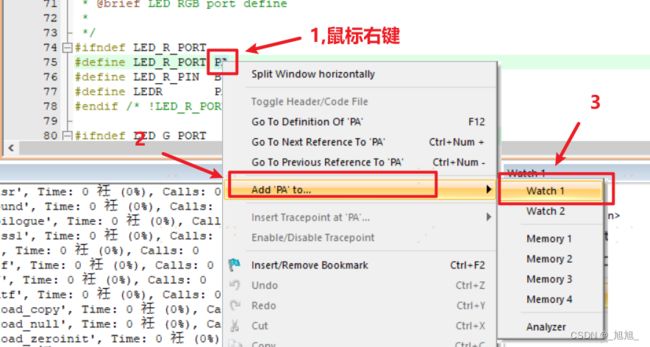

选择要查看的外设地址，添加到watch界面：

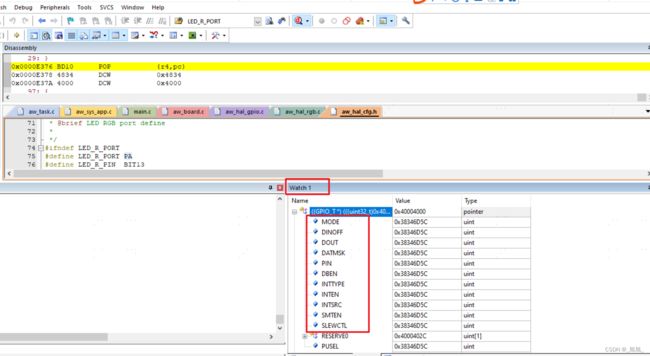

在watch界面可以看到对应外设的寄存器：

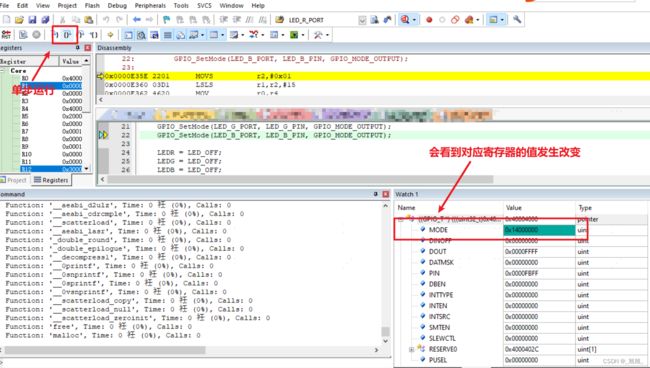

添加断点到GPIO初始化位置，单步运行，可以看到外设寄存器的值发生了变化：

其他寄存器也可按类似的方式进行在线查看对应寄存器的值。

三，总结

本文主要介绍如何使用keil在线调试查看外设寄存器的值，供参考。
