s3c6410_中断

参考：

1)《USER'S MANUAL-S3C6410X》Chapter 10 GPIO, Chapter 12 VECTORED INTERRUPT CONTROLLER

2)《ARM1176 JZF-S Technical Reference Manual》Chapter 2 Programmer's Model, Chapter 12 Vectored Interrupt Controller Port

3)《ARM Architecture Reference Manual》Chapter A2 Programmers' Model,

4)u-boot源码：

u-boot-x.x.x/cpu/s3c64xx/start.S





1. 中断源



S3C6410有64个中断源，0-31由VIC0控制，32-63由VIC1控制。产生中断时，进入IRQ或FIQ工作模式。



64个中断源的定义见《USER'S MANUAL-S3C6410X》12.3 INTERRUPT SOURCE。中断源分内部中断源和外部中断源。内部中断源由S3C6410芯片的内部模块产生。外部中断源由S3C6410芯片的外部模块产生。



64个中断源中，外部中断的中断号分配如下：







Int. No.	Sources	Description	Group
53	INT_EINT4	External interrupt Group 1 ~ Group 9	VIC1
33	INT_EINT3	External interrupt 20 ~ 27	VIC1
32	INT_EINT2	External interrupt 12 ~ 19	VIC1
1	INT_EINT1	External interrupt 4 ~ 11	VIC0
0	INT_EINT0	External interrupt 0 ~ 3	VIC0





即：外部中断源group1-group9产生的中断的中断号为53；外部中断源group0的0-3号中断的中断号为0，4-11号中断的中断号为1，12-19号中断的中断号为32，20-27号中断的中断号为33。



2. 外部中断源



S3C一共有127个外部中断，分为10组，即group0-group9

Group	中断源	中断数	GPIO分布
group0	EINT0-EINT27	28	GPL，GPM，GPN，
group1	EINT1[14:0]	15	GPA，GPB
group2	EINT2[7:0]	8	GPC
group3	EINT3[4:0]	5	GPD
group4	EINT4[13:0]	14	GPF
group5	EINT5[6:0]	7	GPG
group6	EINT6[9:0]	10	GPH
group7	EINT7[15:0]	16	GPO
group8	EINT8[14:0]	15	GPP
group9	EINT9[8:0]	9	GPQ

3. S3C6410工作模式

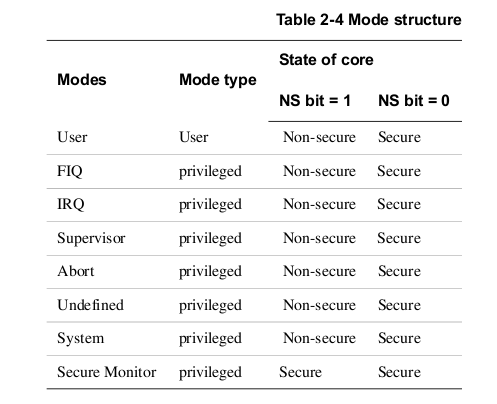

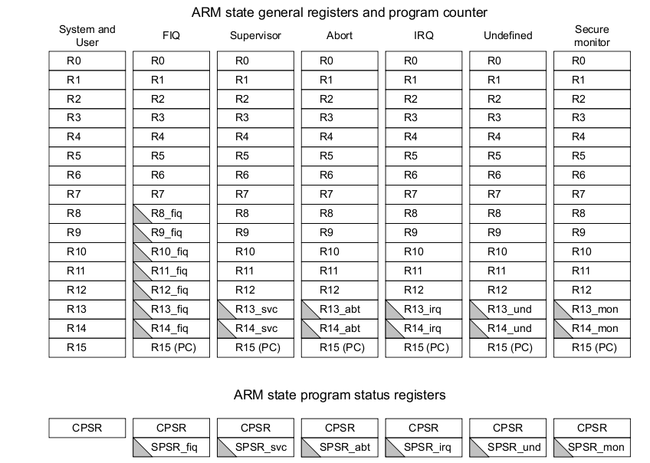

各个工作模式下用到的寄存器如下：

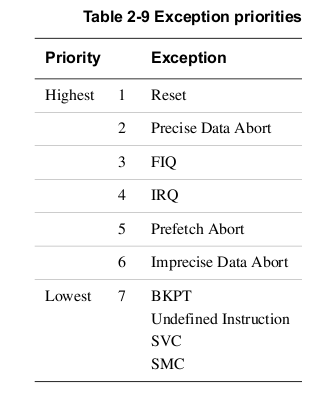

除了system mode和user mode，其余6中工作模式都属于exception，优先级如下：

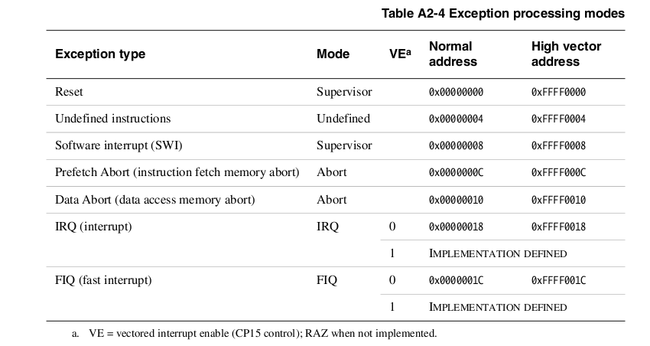

中断向量表用于存放中断处理程序的入口地址，中断向量表在0地址处
