用UML进行面向对象的分析设计的软件开发步骤

转自： http://wangfc123.blog.163.com/blog/static/157468012010519111418266/

用UML进行面向对象的分析设计的软件开发步骤:



       UML（Unified Modeling Language的缩写）统一建模语言，曾经红极一时，备受软件开发人员的推崇，不少工具宣称从设计到代码映射的强力支持，不少软件公司、组织用它进行软件分析、设计、开发，到目前为止还是软件领域很重要的一部分。但在实际的软件开发过程中使用UML进行全程的开发会受到各个方面的制约，不是那么理想的。但他作为软件人员之间交流的语言的作用还是其他方式无法替代的。用它进行软件项目的前期分析、设计还是很用价值的。



本文以UML建模工具Together 6.2为例

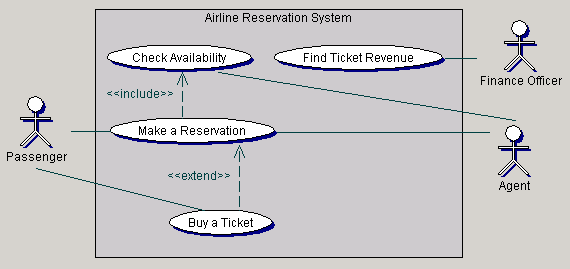

1、  根据用户需求定义系统角色、系统边界，并定义用例模型图：

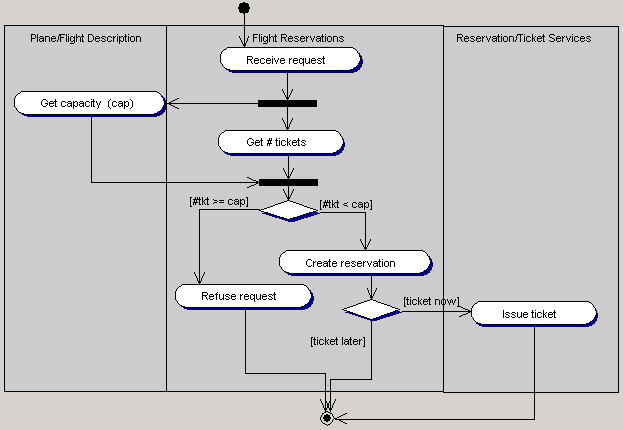

2、  基于业务规则创建活动图

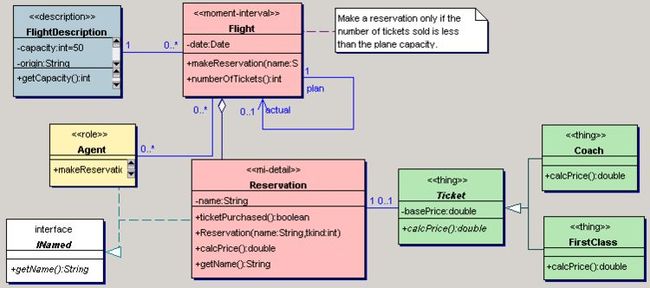

3、  由用例模型图进行软件系统对象的抽象、提取，形成静态类的模型图，这一步是整个UML分析、设计的关键步骤，直接影响整个软件系统的对象模型及整体架构，是软件开发人员各方面综合能力的体现：



类对应的代码：



4、  使用类模式进行代码重构：

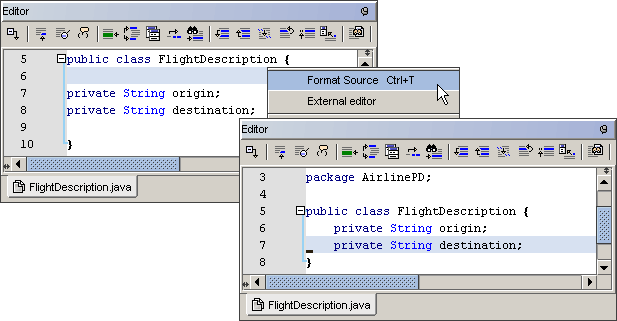

使用Together 建模工具在进行类图设计时将会自动生成类的代码框架，类中的属性、方法都将自动生成，只不过方法体内是空的。这一步骤即需要我们对这些空的方法体进行初步填充，如果要应用设计模式，也在此步骤中进行，如单利模式、工厂模式、观察者、适配器、。。。

下面是我们的 Reservation 构造方法代码.

public Reservation(String name, int tKind) {    this.name = name;     // We will refactor this next piece of code    lnkTicket = null;    if (tKind == 1)        lnkTicket = new Coach() ;    else if (tKind == 2)       lnkTicket = new FirstClass();  }

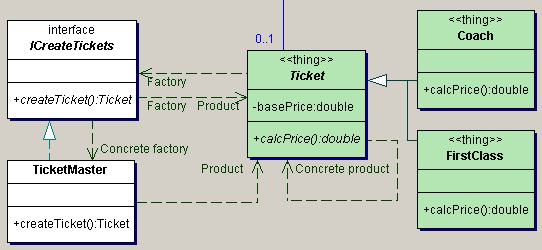

使用工厂模式对代码进行重构后的类图（部分）：

下面是我们的新代码, 改造后的 Reservation 构造方法.

public Reservation(String name, int tKind) {    this.name = name;      TicketMaster tm = new TicketMaster();    lnkTicket = tm.createTicket(tKind);  }



5、  构建时序图

类图给出了模型的整体结构. 但类图是静态图, 与模型的行为无关. 在这步中, 你将创建一些时序图来描述行为是如何发生的.

在创建时序图时常经过一下步骤：

1、 创建一个时序图草图

2、 将一般对象关联到类, 将一般消息关联到操作

3、 在模型图中放置控制代码



在Together工具中，既可以“从模型图实现代码”也可以“从代码生成模型图”

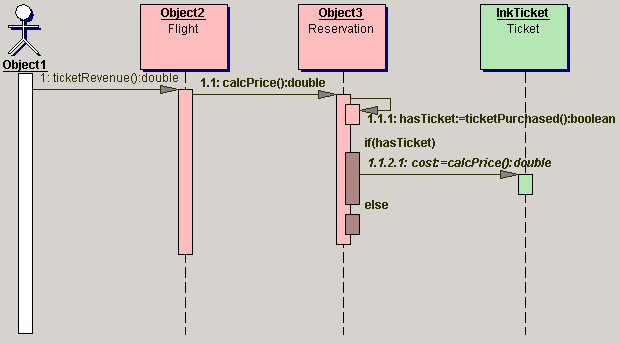

一个时序图如下：

协作图：协作图与活动图在逻辑上是等价的，只是将同样的信息表现为不同的形式。Together 支持对这两个模型图的相互转换，且只保持一个文件

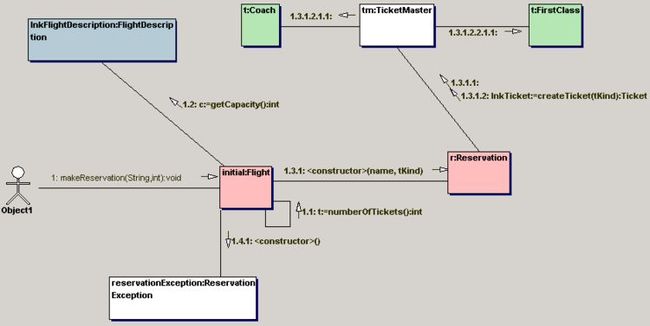

一个协作图如下：



6、  运行和调试 Java 工程

Together支持对java工程的运行、调试。但不建议在Together中进行这一步，毕竟Together不能跟专业的IDE开发工具相比。

7、  文档生成

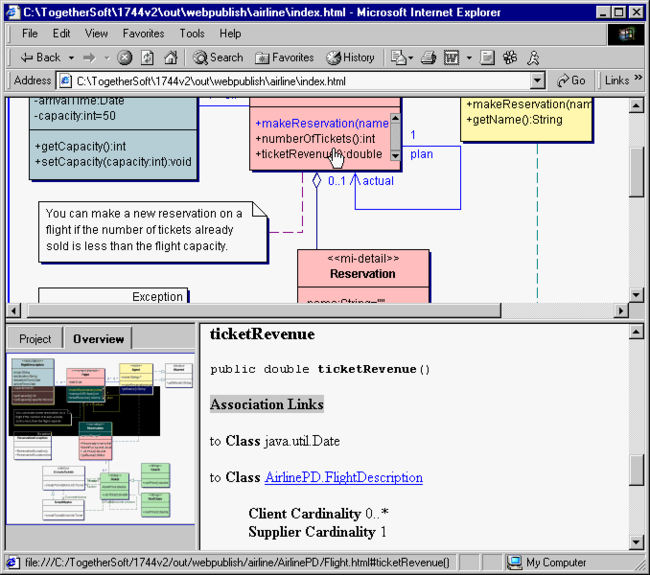

Together支持java文档的自动生成。并支持HTML、PDF、RTF、TXT等格式的文档生成。









小结：对于本文中的第六步（运行和调试java工程），一个好的方式是将UML建模工具生成的代码框架，拷贝一份，并导入到专业的IDE开发工具中，如Eclipse，然后进行运行调试。



       Together提到给我们的是UML的建模环境，将生成的模型结果进行项目成员的交流是很有用处的。



教程下载：

http://d.download.csdn.net/down/1067102/chishan911

实例代码下载：

http://download.csdn.net/source/2466650
