小白科研笔记：点云目标检测相关文献速读-Part B

1. 3DSSD

首先分析CVPR2020的3D目标检测文章“3DSSD: Point-based 3D Single Stage Object Detector”。这是一个单阶段，不需要Anchor的，基于点云的3D目标检测算法。网络实验效果也比较不错，比单阶段目标检测的SOTA方法优秀。在引言中，把当前的方法分为voxel-based方法和point-based方法。介绍voxel-based方法显得很苍白。但是介绍point-based方法写的很细致。这些方法需要PointNet++中的Set Abstraction（SA层）和Feature Propagation（FP层）的操作。3DSSD主要有三个创新点：

• 提出一个新网络3DSSD，不需要FP层，进而提高推断时间
• 在SA层上提出一个新的采样策略，可以保留充足的前景信息
• 提出一个新的3D框预测网络

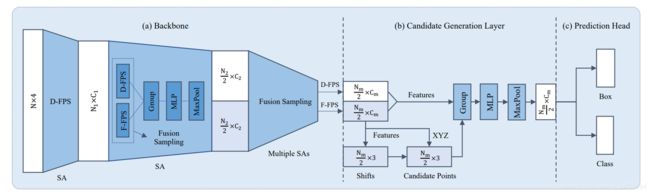

3DSSD的网络结构图如下所示：

图1：3DSSD的网络结构（注意作者提出的创新点：Fusion Sampling，Candidata Generation Layer；）

这篇文章逻辑写的很通畅。作者会讲解他们提出创新点的思路和原因，以Motiviation的形式写出。这一点是非常值得学习的。

1.1 Fusion Sampling

作者认为现有的point-based方法都采用双阶段的形式。这类方法通常会采用FP层做特征提取，而FP层的计算是非常消耗时间的。基于此，作者想设计一个轻量的网络，不去使用FP层。

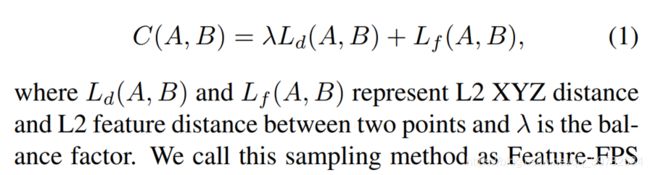

在图1中，D-FPS指欧式空间下的采样，可以直接理解为K近邻。在Fusion Sampling的机制中，作者首先提出了F-FPS，即feature-farthest points sampling。在Feature空间下，衡量两个点之间的feature距离可以用它们对应的高维特征向量的欧式距离。这一个思路其实很好。作者定义的空间距离，实际上是3D距离和特征距离的加权和，如下所示：

然后根据这种混合的特征距离进行最远点采样。所谓Fusion Sampling就是同时进行D-FPS和F-FPS操作。总之这篇文章的核心就是F-FPS。后续的操作都是对F-FPS的延续。

2. Part-A2 Net

分析一篇TPMAI2020的双阶段的3D目标检测文章“From Points to Parts: 3D Object Detection from Point Cloud with Part-aware and Part-aggregation Network”。正如题目所言，这篇论文有两个主要的创新点：

• Part-aware stage 用于回归初始3D框
• Part-aggregation stage 用于精细化优化初始3D框

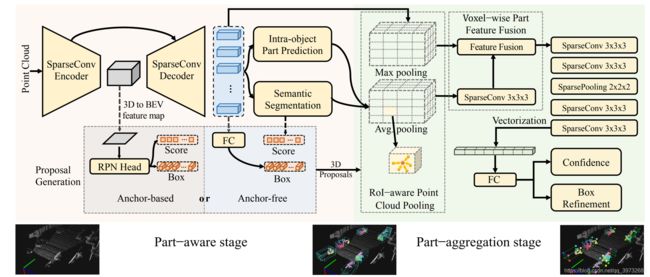

Part-A2 Net的网络结构图如下所示：

图2：Part-A2 Net网络示意图

总体感觉是对PointRCNN的细致升级版。PointRCNN的Backbone使用的是PointNet++，在这里就升级为SparseConv。PointRCNN的Point cloud region pooling就升级为RoI-aware Point cloud Pooloing。误差函数和PointRCNN一样，采用Bin based的误差函数。

2.1 RoI-aware point cloud feature pooling

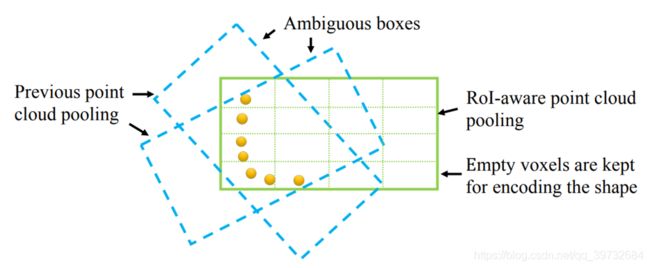

对我而言，比较重要的是RoI-aware Point cloud Pooloing机制。PointRCNN的Point cloud region pooling比较简单，但是会面临一个问题：如果两个候选框（图3中两个蓝色虚线框）中覆盖的点是一模一样的（图3中黄色的点），那么这两个候选框池化的信息也是一样的，如下图所示。这样会产生歧义。作者会根据黄色的点，在体素空间上得到一个“方方正正”的候选框（图3中的绿色框），然后再去做池化（把点云特征转移到体素特征上，一个体素就是一个小立方块，把小立方块中的点云特征池化为该立方块对应的特征，有平均池化和最大池化两种方式）。

图3：RoI-aware point cloud feature pooling示意图

3. PV-RCNN

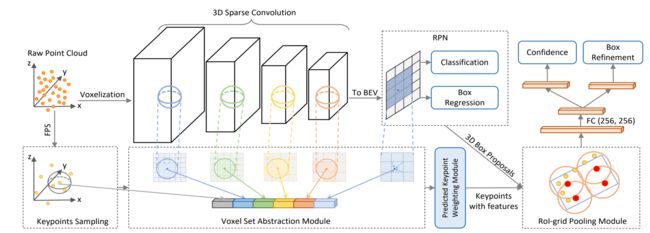

这是一篇CVPR2020的文章“PV-RCNN: Point-Voxel Feature Set Abstraction for 3D Object Detection”。这篇文章目前是KITTI3D目标检测的榜首。PV-RCNN网络的Backbone部分吸同时收了Point特征和Voxel特征，它的网络结构如下所示：

图4：PV-RCNN网络结构

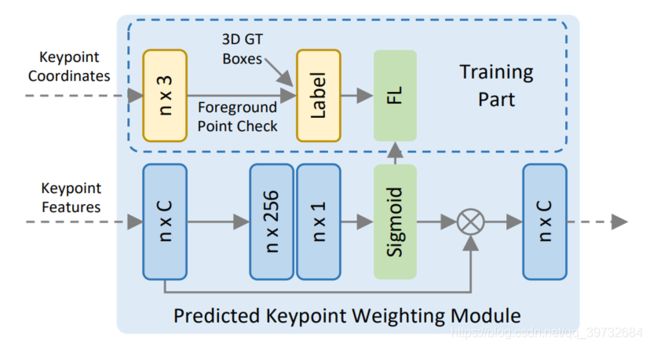

这个网络结构其实很容易懂。对原始点云进行FPS采样，采样点的特征包括周围点的近邻特征，稀疏卷积得到的特征，以及BEV视图下的特征。这些采样点中又会回归出各自的权重比值，用于第二阶段的3D框的回归。它同时也吸取了Part-A2 Net的核心创新点RoI-aware Point cloud Pooloing，并在此基础上做了改进，得到RoI-grid Pooling Module。采样点的权重计算过程则如下所示（通过监督学习方式，让属于前景目标的关键点的权值尽可能大，背景点的权值尽可能小）：

图5：关键点权值计算过程

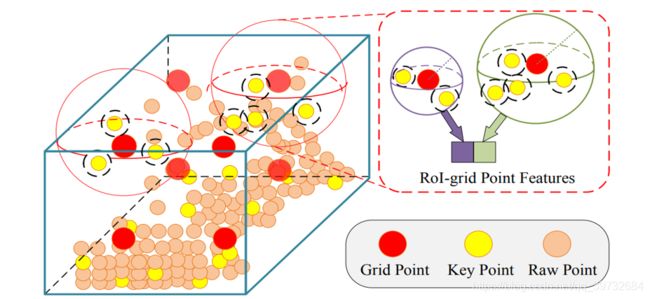

最后看一下RoI-grid Pooling Module机制，如下图所示。提取体素点（即Grid Point）的特征，会在该点展开两个邻域球，一个半径较小（紫色球），而另外一个半径较大（绿色球），把这两个球内的特征拼接在一起，然后得到RoI-grid Point Features。

图6：RoI-grid Pooling Module机制

4. 感想

读文章最重要的是学习它的闪光点。有时候先去理解这篇文章的解决问题思想，然后再按照自己实际的需求，细化分析文章中的数学公式和背后的代码，也是未尝不可的。
