ios Quartz 各种绘制图形用法
摘要： CoreGraphics的功能非常强大，可以绘制各种图形；今天学习一下怎么绘制简单的点线面，记录学习。
一、导入coreGraphics.framework
二、绘制图形
1、绘制矩形
// 绘制矩形 - (void)drawRectangle { // 定义矩形的rect CGRect rectangle = CGRectMake(100, 290, 120, 25); // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸 CGContextRef ctx = UIGraphicsGetCurrentContext(); // 在当前路径下添加一个矩形路径 CGContextAddRect(ctx, rectangle); // 设置试图的当前填充色 CGContextSetFillColorWithColor(ctx, [UIColor blackColor].CGColor); // 绘制当前路径区域 CGContextFillPath(ctx); }
2、绘制椭圆
// 绘制椭圆 - (void)drawEllipse { // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸 CGContextRef ctx = UIGraphicsGetCurrentContext(); // 定义其rect CGRect rectangle = CGRectMake(10, 100, 300, 280); // 在当前路径下添加一个椭圆路径 CGContextAddEllipseInRect(ctx, rectangle); // 设置当前视图填充色 CGContextSetFillColorWithColor(ctx, [UIColor orangeColor].CGColor); // 绘制当前路径区域 CGContextFillPath(ctx); }
3、绘制三角形
// 绘制三角形 - (void)drawTriangle { // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸 CGContextRef ctx = UIGraphicsGetCurrentContext(); // 创建一个新的空图形路径。 CGContextBeginPath(ctx); /** * @brief 在指定点开始一个新的子路径 参数按顺序说明 * * @param c 当前图形 * @param x 指定点的x坐标值 * @param y 指定点的y坐标值 * */ CGContextMoveToPoint(ctx, 160, 220); /** * @brief 在当前点追加直线段，参数说明与上面一样 */ CGContextAddLineToPoint(ctx, 190, 260); CGContextAddLineToPoint(ctx, 130, 260); // 关闭并终止当前路径的子路径，并在当前点和子路径的起点之间追加一条线 CGContextClosePath(ctx); // 设置当前视图填充色 CGContextSetFillColorWithColor(ctx, [UIColor blackColor].CGColor); // 绘制当前路径区域 CGContextFillPath(ctx); }
4、绘制曲线
// 绘制曲线 - (void)drawCurve { // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸 CGContextRef ctx = UIGraphicsGetCurrentContext(); // 创建一个新的空图形路径。 CGContextBeginPath(ctx); /** * @brief 在指定点开始一个新的子路径 参数按顺序说明 * * @param c 当前图形 * @param x 指定点的x坐标值 * @param y 指定点的y坐标值 * */ CGContextMoveToPoint(ctx, 160, 100); /** * @brief 在指定点追加二次贝塞尔曲线，通过控制点和结束点指定曲线。 * 关于曲线的点的控制见下图说明，图片来源苹果官方网站。参数按顺序说明 * @param c 当前图形 * @param cpx 曲线控制点的x坐标 * @param cpy 曲线控制点的y坐标 * @param x 指定点的x坐标值 * @param y 指定点的y坐标值 * */ CGContextAddQuadCurveToPoint(ctx, 160, 50, 190, 50); // 设置图形的线宽 CGContextSetLineWidth(ctx, 20); // 设置图形描边颜色 CGContextSetStrokeColorWithColor(ctx, [UIColor brownColor].CGColor); // 根据当前路径，宽度及颜色绘制线 CGContextStrokePath(ctx); }
曲线描绘示意图
5、绘制圆形
//以指定中心点绘制圆弧 - (void)drawCircleAtX:(float)x Y:(float)y { // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸 CGContextRef ctx = UIGraphicsGetCurrentContext(); // 创建一个新的空图形路径。 CGContextSetFillColorWithColor(ctx, [UIColor blackColor].CGColor); /** * @brief 在当前路径添加圆弧 参数按顺序说明 * * @param c 当前图形 * @param x 圆弧的中心点坐标x * @param y 曲线控制点的y坐标 * @param radius 指定点的x坐标值 * @param startAngle 弧的起点与正X轴的夹角， * @param endAngle 弧的终点与正X轴的夹角 * @param clockwise 指定1创建一个顺时针的圆弧，或是指定0创建一个逆时针圆弧 * */ CGContextAddArc(ctx, x, y, 20, 0, 2 * M_PI, 1); //绘制当前路径区域 CGContextFillPath(ctx); }
6.画一条线
-(void)drawLine { CGContextRef context = UIGraphicsGetCurrentContext(); //画一条线 CGContextSetRGBStrokeColor(context, 0.5, 0.5, 0.5, 0.5);//线条颜色 CGContextMoveToPoint(context, 20, 20); CGContextAddLineToPoint(context, 200,20); CGContextStrokePath(context); }
三、在drawRect中调用
- (void)drawRect:(CGRect)rect { // 绘制椭圆 [self drawEllipse]; // 绘制三角 [self drawTriangle]; // 绘制矩形 [self drawRectangle]; // 绘制曲线 [self drawCurve]; // 绘制圆形 [self drawCircleAtX:120 Y:170]; [self drawCircleAtX:200 Y:170]; }

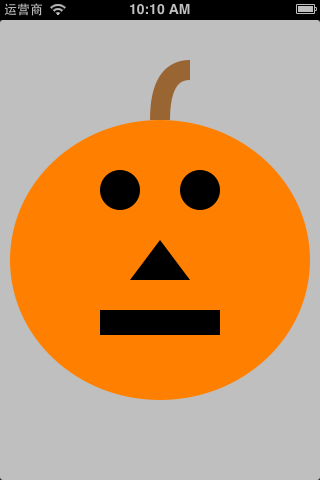

效果如图：
转：http://my.oschina.net/joanfen/blog/150411
