AutocadToAnsys v0.2发布

此程序的最新版本为v0.4，请到这里下载：

http://www.cnblogs.com/wdhust/archive/2011/04/06/2007191.html





AutocadToAnsys v0.2 发布，完全免费，自由使用 :)

 点击这里下载AutocadToAnsys v0.2

功能
1.支持 直线，多段线，圆弧，圆和矩形的导出（**仅限于平面图形**）；
2.支持原点参考点的选取，支持缩放比例的设置（假定ansys建模单位为米，如果图纸单位为厘米，则缩放比例为100，如果为毫米，则缩放比例为1000，依此类推）；

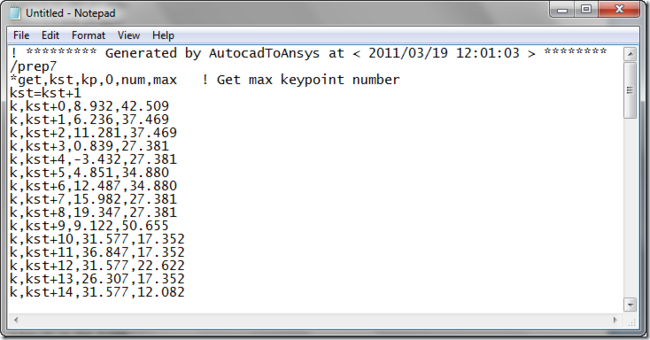

3.生成的ansys命令流自动发送到剪贴板，因此导出后，只需要“粘贴”到目标程序，如ansys命令流输入窗口，文本文件等即可。



使用方法：
1.在AutoCAD 2007/2008中输入APPLOAD命令；
2.选择加压出来的"wdAcadToAns.arx"文件，点击“加载”按钮；

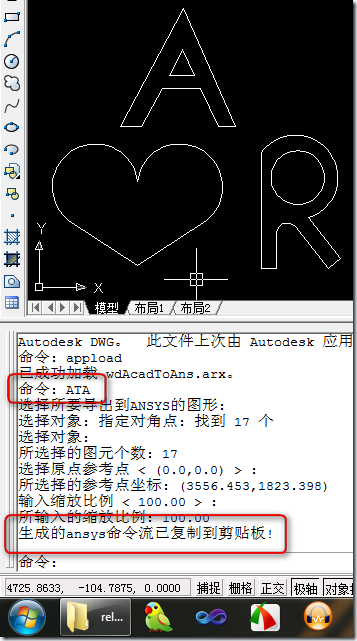

3.输入ATA命令；
4.根据程序提示操作...
