在这个MapKit教程中，您将学习如何创建和使用自定义地图图块(map tiles)，使您的应用中的地图独一无二，从而在竞争中脱颖而出。 您还将了解如何设置自定义位置注释并动态呈现叠加层。

地图在现代应用程序中无处不在。 地图提供附近景点的位置，帮助用户在城镇或公园中导航，查找附近的朋友，跟踪旅程中的进度，或提供增强现实游戏的背景。

不幸的是，这意味着从应用到应用，大多数地图看起来都一样。

本教程介绍如何包含手绘地图(Hand-drawing)，而不是编程生成的地图，如Pokemon Go中的地图。

手绘地图是一项重大的工作。 鉴于平面的大小，它只适用于定义明确，地理位置较小的区域。 如果您的地图有一个明确定义的区域，那么自定义地图可以为您的应用添彩。

MapQuest是一款有趣的冒险游戏的开始。这位英雄在现实生活中在纽约中央公园附近奔跑，但他们开始冒险，与怪物搏斗，并在另类现实中收集宝藏。它有一个可爱，幼稚的设计，让玩家感觉舒适，并表明游戏并不严肃。

游戏中有几个兴趣点Points of Interest (POI)，用于定义玩家可以与游戏互动的位置。这些可以是任务，怪物，商店或其他游戏元素。在POI周围进入一个10米的区域会开始相遇。为了本教程的目的，实际的游戏玩法和地图渲染相比没那么重要。

项目中有两个繁重的文件：

• MapViewController.swift：管理地图视图并处理用户交互逻辑和状态更改。
• Game.swift：包含游戏逻辑，以及管理一些游戏对象的坐标。

游戏的主要视图是MKMapView。 MapKit使用各种缩放级别的图块填充其视图，并提供有关地理要素，道路等的信息。

地图视图可以显示传统的道路地图或卫星图像。这对于在城市中航行非常有用，但对于想象你在中世纪的世界中进行冒险却毫无用处。但是，MapKit可让您提供自己的地图艺术，以自定义美学和呈现信息。

地图视图由许多在您平移视图时动态加载的图块组成。这些图块是256像素乘256像素，并且排列在与墨卡托地图投影相对应的网格中。

要查看正在运行的地图，请构建并运行该应用。

哇！ 多么美丽的小镇。 游戏的主要界面是一个地区，这意味着如果不进入访问中央公园就没有任何东西可以看和做。

---

Testing Out Location

与其他教程相反，MapQuest是一个功能强大的应用程序！ 但是，除非你住在纽约市，否则你有点不走运。 幸运的是，XCode至少有两种模拟位置的方法。

1. Simulating a Location

应用程序仍在iPhone模拟器中运行，设置用户的位置。

转到Debug \ Location \ Custom Location ...。

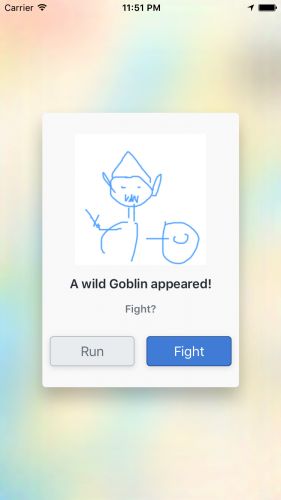

将纬度设置为40.767769，将经度设置为-73.971870。 这将激活蓝色用户位置点并将地图聚焦在中央公园动物园上。 这是一个野生妖精生活的地方；你将被迫与它战斗，然后收集它的宝藏。

殴打无助的妖精后，你将被放置在动物园里（注意蓝点）。

2. Simulating an Adventure

静态位置对于测试许多基于位置的应用程序非常有用。 但是，这个游戏需要访问多个位置作为冒险的一部分。 模拟器可以模拟跑步，骑车和驾驶的不断变化的位置。 这些预先包含的旅行是为了Cupertino，但MapQuest只在纽约遇到过。

诸如此类的场合要求使用GPX文件（GPS交换格式）进行模拟定位。 此文件指定了许多航点，模拟器将在它们之间插入路线。

创建此文件超出了本教程的范围，但示例项目包含一个供您使用的测试GPX文件。

通过选择Product \ Scheme \ Edit Scheme ...在XCode中打开scheme编辑器。

选择左窗格中的Run，然后选择右侧的Options选项卡。 在Core Location部分中，单击Allow Location Simulation的复选标记。 在Default Location下拉列表中，选择Game Test。

这意味着该应用程序将模拟在Game Test.gpx中指定的航点之间移动。

建立并运行。

模拟器现在将从第五大道地铁步行到中央公园动物园，在那里你将不得不再次与妖精战斗。在那之后，你可以去你最喜欢的水果公司的旗舰店买一把升级的剑。一旦循环完成，冒险将重新开始。

---

Replace the Tiles with OpenStreetMap

OpenStreetMap是一个社区支持的地图数据开放数据库。该数据可用于生成Apple Maps使用的相同类型的地图图块。Open Street Map社区提供的不仅仅是基本的道路地图，例如地形，自行车和艺术渲染的专用地图。

注意：Open Street Map tile policy对数据使用，归因和API访问有严格要求。这适用于教程，但在使用生产应用程序中的图块之前检查合规性。

1. Creating a New Overlay

替换地图图块需要使用MKTileOverlay在默认Apple Maps上显示新图块。

打开MapViewController.swift，并将setupTileRenderer（）替换为以下内容：

func setupTileRenderer() {
  // 1
  let template = "https://tile.openstreetmap.org/{z}/{x}/{y}.png"

  // 2
  let overlay = MKTileOverlay(urlTemplate: template)

  // 3
  overlay.canReplaceMapContent = true

  // 4
  mapView.add(overlay, level: .aboveLabels)

  //5
  tileRenderer = MKTileOverlayRenderer(tileOverlay: overlay)
}

默认情况下，MKTileOverlay支持通过模板化的URL加载切片以获取切片路径。

• 1） 这是用于获取地图图块的Open Street Map的API。{x}，{y}和{z}在运行时由单个tile的坐标替换。 z坐标或缩放级别由用户在地图中放大的程度指定。 x和y是给定地面部分的图块的索引。需要为每个支持的缩放级别的x和y提供一个tile。
• 2） 创建叠加层overlay。
• 3） 指示图块不透明并替换默认地图图块。
• 4） 将叠加层添加到mapView。自定义图块可以位于道路上方或标签上方（如道路和地名）。打开的街道地图图块是预先贴上标签的，因此它们应该高于Apple的标签。
• 5） 创建一个处理图块绘制的图块渲染器。

在显示图块之前，必须使用MKMapView设置图块渲染器，以便绘制图块。

在viewDidLoad（）的底部添加以下行：

mapView.delegate = self

这将MapViewController设置为其mapView的代理。

接下来，在MapView Delegate扩展中，添加以下方法：

func mapView(_ mapView: MKMapView, rendererFor overlay: MKOverlay) -> MKOverlayRenderer {
  return tileRenderer
}

叠加渲染器告诉地图视图如何绘制叠加层。 图块渲染器是用于加载和绘制地图图块的特殊子类。

就这些！ 构建并运行以查看标准Apple地图替换为Open Street Map。

此时，您可以真正看到open source地图和Apple Maps之间的区别！

---

Dividing up the Earth

图块叠加层的神奇之处在于能够将图块路径转换为特定图像资源。 图块的路径由坐标表示：x，y和z。 x和y对应于地图表面上的索引，0,0是左上方的图块。 z坐标用于缩放级别，并确定构成整个地图的图块数量。

在缩放级别0，整个世界由1×1网格表示，需要一个图块：

在缩放级别1，整个世界被划分为2×2网格。 这需要四个图块：

在级别2，行数和列数再次翻倍，需要16个图块：

此模式继续，每个缩放级别的细节级别和平铺数量翻两番。每个缩放级别需要2^2 * z个图块，一直到缩放级别19需要274,877,906,944个图块！

---

Creating Custom Tiles

由于地图视图设置为遵循用户的位置，因此默认缩放级别设置为16，这显示了良好的细节级别，以便为用户提供他们所在位置的上下文。缩放等级16将需要4,294,967,296个整个平面的图块！手绘这些图块需要一辈子的时间。

拥有像城镇或公园这样较小的有界区域可以创建自定义艺术作品。对于更大范围的位置，可以从源数据以程序方式生成图块。

由于此游戏的图块已预先渲染并包含在资源包中，因此您只需加载它们即可。遗憾的是，通用URL模板是不够的，因为如果渲染器请求应用程序中未包含的数十亿个切片之一，则最好优雅地失败。

为此，您需要一个自定义的MKTileOverlay子类。打开AdventureMapOverlay.swift并添加以下代码：

class AdventureMapOverlay: MKTileOverlay {

  override func url(forTilePath path: MKTileOverlayPath) -> URL {
    let tileUrl = "https://tile.openstreetmap.org/\(path.z)/\(path.x)/\(path.y).png"
    return URL(string: tileUrl)!
  }
}

这将设置子类，并使用带有专用URL生成器的模板URL替换基本类。

暂时保留Open Street Map图块以测试自定义叠加层。

打开MapViewController.swift，并将setupTileRenderer（）替换为以下内容：

func setupTileRenderer() {
  let overlay = AdventureMapOverlay()

  overlay.canReplaceMapContent = true
  mapView.add(overlay, level: .aboveLabels)
  tileRenderer = MKTileOverlayRenderer(tileOverlay: overlay)
}

这在自定义子类中交换。

建立并再次运行。 如果一切顺利，游戏应该与以前完全一样。 好极了！

1. Loading the Prerendered Tiles

有趣的来了。 打开AdventureMapOverlay.swift，并用以下内容替换url（forTilePath :)：

override func url(forTilePath path: MKTileOverlayPath) -> URL {

  // 1
  let tilePath = Bundle.main.url(
    forResource: "\(path.y)",
    withExtension: "png",
    subdirectory: "tiles/\(path.z)/\(path.x)",
    localization: nil)

  guard let tile = tilePath else {

    // 2
    return Bundle.main.url(
      forResource: "parchment",
      withExtension: "png",
      subdirectory: "tiles",
      localization: nil)!
  }
  return tile
}

此代码加载游戏的自定义图块。

• 1） 首先，尝试使用已知的命名scheme在资源包中找到匹配的图块。
• 2） 如果没有提供图块，它将被羊皮纸parchment图案取代，使地图具有幻想中世纪的感觉。 这也消除了为每个平铺路径提供唯一资产的需要。

建立并再次运行。 现在显示自定义地图。

尝试放大和缩小以查看不同级别的细节。

2. Bounding the Zoom Level

不要放大或缩小太多，否则你将完全丢失地图。

幸运的是，这是一个简单的修复。 打开MapViewController.swift，将以下行添加到setupTileRenderer（）的底部：

overlay.minimumZ = 13
overlay.maximumZ = 16

这会通知mapView只在这些缩放级别之间提供图块。 将缩放更改为缩放应用程序中提供的平铺图像。 没有提供额外的细节，但至少现在显示的图像与比例相匹配。
