标准USB，Mini-USB接口定义

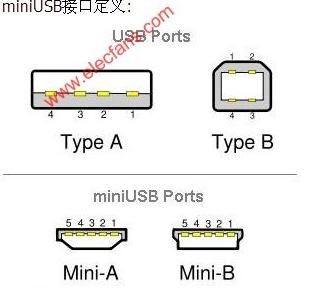

 mini usb 接口定义 5针usb接口定义图

转自：http://www.elecfans.com/article/88/196/2008/200804278877.html



mini usb的接口定义如下：
1：VCC
2：D-
3：D+
4：id
5：GND
其中id脚在otg功能中才使用。由于mini usb接口分mini-A、B和AB接口。
如果你的系统仅仅是用做slave，那么就使用B接口，在A接口中，ID脚悬空
如果是B接口，这个时候就需要使用ID脚了，
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做slave。
这些说明为技术人员总结的，仅供参考。

mini usb a/B接口外形图









转自：http://bbs.mydigit.cn/read.php?tid=74176



标准USB，Mini-USB接口定义（绝对经典，值得收藏）

 看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

下面介绍的是标准USB接口定义
USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！






其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口

下面贴一张常见的USB接口图片


从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)
