linux Apache+jk+tomcat集群配置

最近在学习apache集群搭建，这里是我搭建进群的心得。

一：环境

     系统：linux(红帽）

     apache : httpd-2.2.3.tar.gz

    连接器mod_jk : tomcat-connectors-1.2.43-src

    tomcat : apache-tomcat-8.0.48这里在同一台机器上，复制两个

    jdk : jdk1.8.0_151

二：安装软件

   Apache安装在此就不介绍了，，可以参照：https://blog.csdn.net/sunxiaofeng_sdn/article/details/80278740

    1，mod_jk安装。

         # tar -zxvf tomcat-connectors-1.2.43-src.tar.gz

         #cd tomcat-connectors-1.2.43-src/native

         # ./configure--with-apxs=/usr/local/apache/bin/apxs

         # make

         # make install

         最后将tomcat-connectors-1.2.43-src/apache-2.0下的mod_jk.so文件拷贝到apache安装目录下的modules文件夹下面。

     # cp ./apache-2.0/mod_jk.so   /usr/local/apache/modules/

    2，tomcat

         这里把tomcat复制两个，分别为tomcat1，tomcat2

         修改分别修改tomcat1和tomcat2中server.xml中的端口，防止端口冲突。

         tomcat1中server.xml三个端口如下：



                        connectionTimeout="20000"

               redirectPort="8443" />



         tomcat2中server.xml三个端口如下：



                        connectionTimeout="20000"

               redirectPort="8443" />



         最后分别启动两个tomcat，并且可以正常访问。

        apache目录：/usr/local/apache

       tomcat1目录：/usr/local/tomcat1

       tomcat2目录：/usr/local/tomcat2

      mod_jk目录：/usr/local/tomcat-connectors-1.2.43-src

三：配置

         1,配置httpd.conf

           #vim /usr/local/apache/conf/httpd.conf

           在文件中添加如下代码：

               #加载mod_jk Module

               LoadModule jk_module modules/mod_jk.so

               #指定workers.properties文件路径
               JkWorkersFile /usr/local/apache/conf/workers.properties
               #指定jk logs文件存放位置
               JkLogFile /usr/local/apache/logs/mod_jk.log
               #Set the jk log level [debug/error/info]
               JkLogLevel info
               #Select the log format
               JkLogStampFormat "[%a %b %d%H:%M:%S %Y]"
               #JkOptions indicate to send SSL KEYSIZE,
               JkOptions  +ForwardKeySize +ForwardURICompat -ForwardDirectories
               #JkRequestLogFormat set the requestformat
               JkRequestLogFormat "%w %V %T %q %U%R"
               #JkShmFile to put logs
               JkShmFile /usr/local/apache/logs/mod_jk.shm
               JKMount /TEST* controller





           #指定哪些请求交给tomcat处理，哪些请求交给apache处理

           #注意：" controller"为在workers.propertise里指定的负载分配控制器

           JkMount /TEST controller#所有的TEST下的请求都交给tomcat处理



       2,创建workers.properties并编辑

          #touch workers.properties

          编辑 vim workers.properties添加如下内容：

# workers 列表

worker.list=controller

#--------------------------------------------------------------------

# 第一个tomcat

#--------------------------------------------------------------------

worker.tomcat1.port=8091   #对应tomcat的server.xml中配置的ajp13端口号

worker.tomcat1.host=localhost  #tomcat1的主机地址，如不为本机，请填写IP地址

worker.tomcat1.type=ajp13  #定向包协议

worker.tomcat1.lbfactor=1  #server的负载分配权重，值越高，分得的请求越多

#以下为非必要配置，这部分配置tomcat2的配置同tomcat1

#worker.tomcat1.cachesize=1000  #配置tomcat的jk连接缓存大小 (非必要)

#worker.tomcat1.cachesize_timeout=600  # (非必要)

#worker.tomcat1.reclycle_timeout=300  # (非必要)

#worker.tomcat1.socket_keepalive=1  #防止防火墙切断未激活的网络连接(非必要)

#worker.tomcat1.socket_timeout=300   #(非必要)

#worker.tomcat1.local_worker=1  # (非必要)

#worker.tomcat1.retries=3  # (非必要)

#----------------------------------------------------------------------

# 第二个tomcat

#----------------------------------------------------------------------

worker.tomcat2.port=8092

worker.tomcat2.host=localhost  #tomcat2的主机IP地址

worker.tomcat2.type=ajp13

worker.tomcat2.lbfactor=1

#----------------------------------------------------------------------

# load controller-负载均衡控制器

# ---------------------------------------------------------------------

worker.controller.type=lb

worker.controller.balanced_workers=tomcat1,tomcat2  #指定分担请求的tomcat

worker.controller.sticky_session=true    #设置为粘性session

worker.controller.sticky_session_force=false  #设置当多次请求未响应，请求将转发

worker.status.type=status

三：测试

    创建一个web项目，项目名称为TEST，然后创建一个index.jsp,分别部署在tomcat1中和tomcat2中

   tomcat1中index.jsp如下：



    tomcat2中index.jsp如下：



   然后重启，Apache和tomcat1,tomcat2

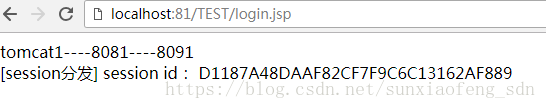

   访问Apache如下图所示(我的Apache端口81)：



    再刷新一下



     此时tomcat分发已经大功告成了，但是大家发现sessionId不一样，说明session没有共享，接下来我们介绍session如何共         享。

     课外，单纯转发tomcat：

      此时如果只是用来Apache转发tomcat的话已经可以了，只不过不需要添加到到负载均衡控制器中。

      比如：现在有一个tomcat3，ajp端口是8093. 项目是TEST2,需要修改配置如下：

      在httpd.conf中添加

       JKMount /TEST2*  tomcat3

      在workers.properties添加

      worker.list=controller,tomcat3

      worker.tomcat3.port=8092

      worker.tomcat3.host=localhost  #tomcat2的主机IP地址

      worker.tomcat3.type=ajp13

      worker.tomcat3.lbfactor=1

    这样访问http://localhost:81/TEST2/login.jsp就可以了，注意一定不要网控制器中加，因为这只是转发，不是集群。

四：session共享配置

      1，首先修改tomcat中server.xml文件配置

            tomcat1:修改如下：

             设置jvmRoute名称，这个名称和workers.properties文件中work.后面的名称一致

             jvmRoute="tomcat1">

            最后去掉两边的注释。

          tomcat2:修改如下（和tomcat区别在于jvmRoute）：

              设置jvmRoute名称，这个名称和workers.properties文件中work.后面的名称一致

              jvmRoute="tomcat2">

             最后去掉两边的注释。

             注：session管理器：

             DeltaManager：集群下某个节点创建、改动的Session，都将复制到其他节点，每个节点部署的应用要一样。这个管                                    理器是tomcat默认的集群配置，适用于一般的小型集群。

              BackupManager：集群下产生的所有Session都将放到一个备份节点，集群下的所有节点都可以访问此备份节点，每                                     个节点部署的应用 可以不一样。

          具体，查看tomcat官网。

 2，设置distributable

          在tomcat中context.xml添加属性distributable="true"

          <Context distributable="true">

         或者

        在项目web.xml 中前面添加<distributable/>

        注：这个标签是进行session复制所必须的，否则不能进行seeeion复制。

   3，设置session粘性

          worker.controller.sticky_session=true    #设置为粘性session

          worker.controller.sticky_session_force=false  #设置当多次请求未响应，请求将转发

说明：

 worker.controller.sticky_session，设置为1或true使用粘着session，设置为0或false不使用粘着session。如果sticky_session设为true时，建议sticky_session_force设为false，此参数表明如果集群中某台服务器在多次请求没有响应后，将转发当前的请求到其它服务器上处理；sticky_session_force=true时，影响比较大，会导致转发到其它服务器上的请求，找不到原来的session，所以如果此时请求中有读取session中某些信息的话，就会导致应用的null异常。sticky_session、sticky_session_force的默认值分别为true，false。

worker.controller.sticky_session=false，提交页面，将按照负载均衡的规则切换服务器，实现“完全的负载均衡”，代价是Tomcat不停交换session数据，慢；

worker.controller.sticky_session=true，提交页面将仍使用同一服务器（session建立在哪就用哪台），不能保证完完全全的负载均衡，但相对能省频繁切换服务器的代价。可能会变上面的快一些。所有请求始终转发到session创建的服务器上。

         sticky_session   sticky_session_force             含义

           true                          false            SESSION会复制，有粘性

           true                          true             SESSION不复制，有粘性

           false                         false            SESSION会复制，无粘性

           false                         true             SESSION会复制，无粘性

     4，验证session共享

          验证一：

             worker.controller.sticky_session=true

             worker.controller.sticky_session_force=false

            结果：第一次访问时tomcat2服务器，添加session值tomcat2=2后请求还是tomcat2,之后刷新一直是此服务器。



           停掉tomcat2服务，再刷新页面结果如下：



           这时候可以看到，请求访问到了tomcat1，同事session值也复制了。

           验证二：

             worker.controller.sticky_session=true

             worker.controller.sticky_session_force=true

             结果：第一次访问时tomcat1服务，添加session值tomcat1=1后请求还是tomcat1,之后刷新一直是此服务器。



            停掉tomcat1服务，然后刷新页面结果如下：



            结果，并没有重新转发到tomcat2上，关闭浏览器重新打开或清除缓存，重新请求结果如下：



           可以访问到tomcat2上。

     验证三：

             worker.controller.sticky_session=false

             worker.controller.sticky_session_force=false

             结果：第一次访问时tomcat1服务，添加session值tomcat1=1后请求转发到tomcat2,之后刷新会根据负载负载权重进               行分配。



               上图可以看出把tomcat1中添加的session值复制到了Tomcat2了，此时我们添加tomcat2=2,提交结果如下：



             此时转发到tomcat1服务上了，同时也复制了tomcat2添加到session中的值tomcat2=2.

            注：具体请求到那个服务上是根据配置的权重进行分配的，不一定是交替

       验证四：

             worker.controller.sticky_session=false

             worker.controller.sticky_session_force=true

            结果：验证结果和验证三一致。
