NP RIP 综合实验

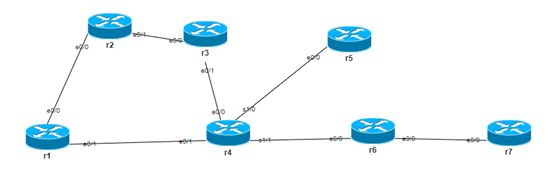

地址的合理规划：

名称	接口	逻辑地址
R1	e0/0	12.1.1.1/24
R1	e0/1	14.1.1.1/24
R1	loopback0	172.16.1.1/24
R1	loopback1	172.16.2.1/24
R1	loopback2	172.16.3.1/24
R2	e0/0	12.1.1.2/24
R2	e0/1	23.1.1.1/24
R2	loopback0	2.2.2.2/24
R3	e0/0	23.1.1.2/24
R3	e0/1	34.1.1.1/24
R3	loopback0	3.3.3.3/24
R4	e0/0	34.1.1.2/24
R4	e0/1	14.1.1.2/24
R4	e1/0	45.1.1.1/24
R4	e1/1	46.1.1.1/24
R4	loopback0	4.4.4.4
R5	e0/0	45.1.1.2/24
R5	loopback0	5.5.5.5/24
R6	e0/0	46.1.1.2/24
R6	e0/1	67.1.1.1/24
R6	loopback0	6.6.6.6/24
R7	e0/0	67.1.1.2/24
R8	loopback0	7.7.7.7/24

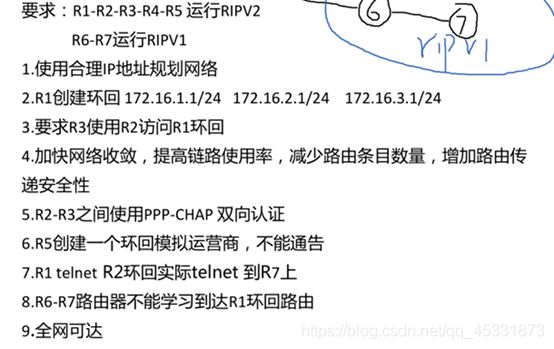

配置所有的IP地址，使得R1——R5为V2，R6——R7为V1，为了让R1可以ping通R7,在R4的e1/1和R6的e0/0接口上进行配置。

为了让R3使用R2访问R1的环回，让R4的e0/1接口的入方向的metric值大于上行链路。

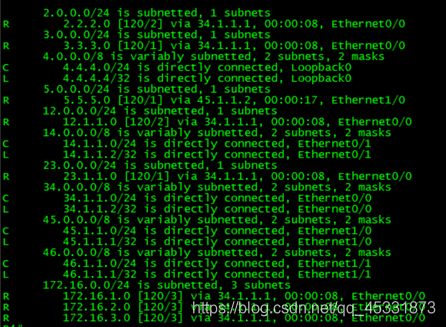

查看路由表：

加快收敛速度：

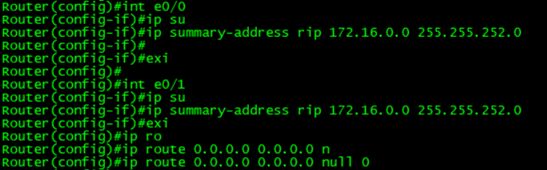

在R1的两个接口上都进行汇总并防环。

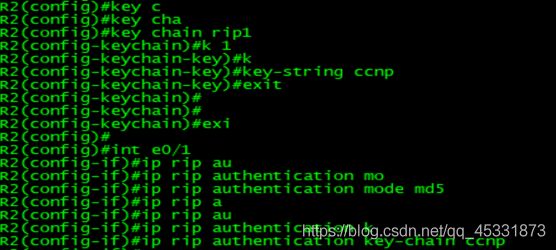

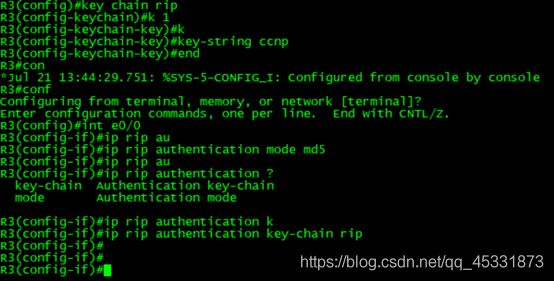

增加路由传递安全性：

R1telnetR2实际telnet到R7上:

R6和R7无法学习到R1的环回：

至此全网可通，并且保证满足所有条件。
