Ansys-HFSS-路由器WiFi天线设计仿真-套筒天线-单极天线

（本文已经同步到公众号。原创文章，转载请与作者联系。）

上一篇：路由器WiFi天线拆机详解-路由器天线原理

本文的相关资料模型获取方法：关注公众号，发送关键字（关键字在文中）

1.前言：

     上一篇文章主要介绍了一些常见的路由器天线，以及螺旋天线，套筒天线的基本原理。本文主要基于Ansys-Hfss对路由器天线建模，仿真。以及建模中应该注意的细节问题进行总结。

2.建模仿真

（模型获取关键字： HFSS路由器天线模型）

（2-1）如上一篇文章介绍，法向模螺旋天线辐射线极化波。螺旋的作用是为了减小天线尺寸。

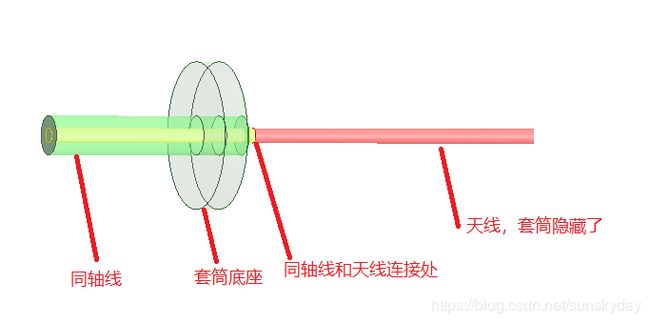

下图为建立的HFSS模型。设置Model求解模式。





（2-2）同轴线材质：teflon

           同轴线的表面处理方法：选择面-设置为Perfect-E。

           同轴线可深入到套筒内2-5mm左右，符合实际的加工精度需求。套筒底座可设置为金属，记得开孔让同轴线通过。

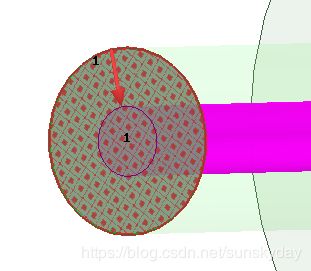

（2-3）端口处理: 同轴线端口处画一个圆面。选中圆面-右键-Assign Excitation-Lumped Port

           设置积分线：从外圆到内圆。



3.仿真结果：

 下图S11所示，由于天线尺寸比较大，13cm左右，天线谐振点有多个，可以根据实际误差进行调整。本文仿真的是2.45GHz。

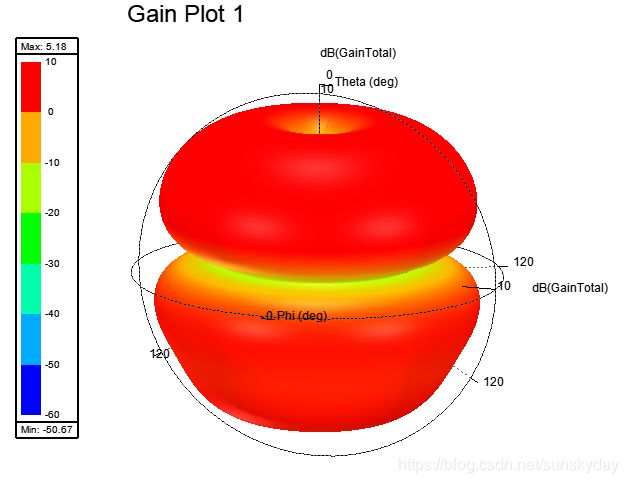

  方向图如下：增益很大，5.18dB。高增益天线。

4.更多信息：

     更多资料和模型信息，可关注公众号，发送关键字：HFSS路由器天线模型
