自适应XAML布局经验总结 （二） 局部布局设计模式1

本系列对实际项目中的XAML布局场景进行总结，给出了较优化的自适应布局解决方案，希望对大家有所帮助。

下面开始介绍局部布局设计模式。

1. 工具栏模式

适用于工具栏，标题等的布局。

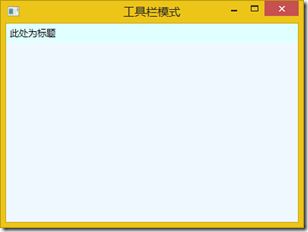

此块布局区域外层使用Grid，然后分为两行或三行，标题或工具栏区域为Auto，主要内容区域为*。如果是标题，使用TextBlock，设置文字的字体和字号，还有Margin，把此行撑开。如果是工具栏，可放置一个横向的StackPanel，右对齐，其中放置多个按钮，通过设置按钮的Content，Margin和Padding，把此行撑开。Content可以是文字，也可以是图标或图标加文字。

<Window x:Class="BlendDemo.DP1"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="工具栏模式" Height="300" Width="400">

    <Grid>

        <Grid.RowDefinitions>

            <RowDefinition Height="Auto"/>

            <RowDefinition/>

        </Grid.RowDefinitions>

        <Border Background="LightCyan">

            <TextBlock Margin="5" Text="此处为标题" TextTrimming="WordEllipsis"/>

        </Border>

        <Grid Grid.Row="1" Background="AliceBlue"/>

    </Grid>

</Window>

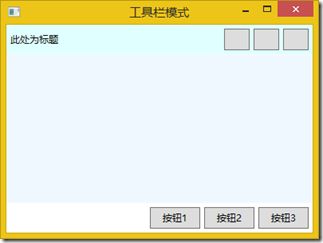

标题和工具栏可以在一行上，这时再放置一个Grid，把该行分为两列，标题在左边，其列为*，工具栏在右边，其列为Auto，标题和工具栏的处理方式和前述方式类似，如果工具栏较高，标题设置为垂直居中对齐即可。

<Window x:Class="BlendDemo.DP1a"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="工具栏模式" Height="300" Width="400">

    <Grid>

        <Grid.RowDefinitions>

            <RowDefinition Height="Auto"/>

            <RowDefinition/>

            <RowDefinition Height="Auto"/>

        </Grid.RowDefinitions>

        <Grid Background="LightCyan">

            <Grid.ColumnDefinitions>

                <ColumnDefinition />

                <ColumnDefinition Width="Auto"/>

            </Grid.ColumnDefinitions>

            <TextBlock Margin="5" VerticalAlignment="Center" Text="此处为标题" TextTrimming="WordEllipsis"/>

            <StackPanel Grid.Column="1" Orientation="Horizontal" HorizontalAlignment="Right">

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

            </StackPanel>

        </Grid>

        <Grid Grid.Row="1" Background="AliceBlue"/>

        <StackPanel Grid.Row="2" Orientation="Horizontal" HorizontalAlignment="Right">

            <Button Margin="0,5,5,5" Padding="15,5" Content="按钮1"/>

            <Button Margin="0,5,5,5" Padding="15,5" Content="按钮2"/>

            <Button Margin="0,5,5,5" Padding="15,5" Content="按钮3"/>

        </StackPanel>

    </Grid>

</Window>

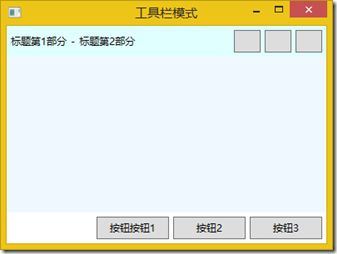

更复杂的情况，标题可能由多个部分组成，这时标题部分再由Grid分为多个列，前几个列为Auto，最后一个为*，最后一个部分设置文字截断。工具栏部分如果要实现按钮大小相等的效果，可以使用Grid替代StackPanel，Grid设置多列为Auto，并设置 Grid.IsSharedSizeScope ="True"，设置列宽时把SharedSizeGroup 设置为相同的字符串即可。这时再设置按钮的Content，Margin和Padding，按钮的大小都为由最大内容撑开的大小。

<Window x:Class="BlendDemo.DP1b"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="工具栏模式" Height="300" Width="400">

    <Grid>

        <Grid.RowDefinitions>

            <RowDefinition Height="Auto"/>

            <RowDefinition/>

            <RowDefinition Height="Auto"/>

        </Grid.RowDefinitions>

        <Grid Background="LightCyan">

            <Grid.ColumnDefinitions>

                <ColumnDefinition />

                <ColumnDefinition Width="Auto"/>

            </Grid.ColumnDefinitions>

            <Grid VerticalAlignment="Center">

                <Grid.ColumnDefinitions>

                    <ColumnDefinition Width="Auto"/>

                    <ColumnDefinition Width="Auto"/>

                    <ColumnDefinition />

                </Grid.ColumnDefinitions>

                <TextBlock Margin="5,5,0,5" Text="标题第1部分"/>

                <TextBlock Grid.Column="1" Margin="5,5,0,5" Text="-"/>

                <TextBlock Grid.Column="2" Margin="5,5,0,5" Text="标题第2部分" TextTrimming="WordEllipsis"/>

            </Grid>

            <StackPanel Grid.Column="1" Orientation="Horizontal" HorizontalAlignment="Right">

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

                <Button Margin="0,5,5,5" Padding="15,5" Content=""/>

            </StackPanel>

        </Grid>

        <Grid Grid.Row="1" Background="AliceBlue"/>

        <Grid Grid.Row="2" HorizontalAlignment="Right" Grid.IsSharedSizeScope="True">

            <Grid.ColumnDefinitions>

                <ColumnDefinition Width="Auto" SharedSizeGroup="c1"/>

                <ColumnDefinition Width="Auto" SharedSizeGroup="c1"/>

                <ColumnDefinition Width="Auto" SharedSizeGroup="c1"/>

            </Grid.ColumnDefinitions>

            <Button Margin="0,5,5,5" Padding="15,5" Content="按钮按钮1"/>

            <Button Grid.Column="1" Margin="0,5,5,5" Padding="10,5" Content="按钮2"/>

            <Button Grid.Column="2" Margin="0,5,5,5" Padding="10,5" Content="按钮3"/>

        </Grid>

    </Grid>

</Window>



2. 压缩空白模式

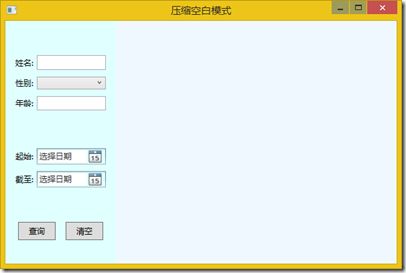

一块显示区域较大，但显示内容较少，这时可以把这块区域使用Grid布局，显示的区域使用Auto，剩余的空白区域使用多个不同比例的*分割。比如左侧的查询栏，两块查询条件区和按钮区是有效显示区，这三块区域使用Auto，四块空白区域使用4*，4*， 4*， 3*分割，能够达到较好的效果。按钮区域又使用了这个模式，分为5列，按钮部分为Auto，空白部分为2*，*， 2* ，中间的*还设置了最小宽15，这样在一定范围内能做到较好的自适应效果。

<Window x:Class="BlendDemo.DP2"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="压缩空白模式" Height="400" Width="600">

    <Grid>

        <Grid.ColumnDefinitions>

            <ColumnDefinition Width="*" MinWidth="165"/>

            <ColumnDefinition Width="3*"/>

        </Grid.ColumnDefinitions>

        <Border Background="LightCyan">

            <Grid Margin="10,0">

                <Grid.RowDefinitions>

                    <RowDefinition Height="4*"/>

                    <RowDefinition Height="Auto"/>

                    <RowDefinition Height="4*"/>

                    <RowDefinition Height="Auto"/>

                    <RowDefinition Height="4*"/>

                    <RowDefinition Height="Auto"/>

                    <RowDefinition Height="3*"/>

                </Grid.RowDefinitions>

                <StackPanel Grid.Row="1">

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="Auto"/>

                            <ColumnDefinition Width="*"/>

                        </Grid.ColumnDefinitions>

                        <TextBlock Margin="5" VerticalAlignment="Center" Text="姓名:"/>

                        <TextBox Grid.Column="1" Margin="0,5,5,5" Padding="2"/>

                    </Grid>

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="Auto"/>

                            <ColumnDefinition Width="*"/>

                        </Grid.ColumnDefinitions>

                        <TextBlock Margin="5" VerticalAlignment="Center" Text="性别:"/>

                        <ComboBox Grid.Column="1" Margin="0,5,5,5" Padding="2"/>

                    </Grid>

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="Auto"/>

                            <ColumnDefinition Width="*"/>

                        </Grid.ColumnDefinitions>

                        <TextBlock Margin="5" VerticalAlignment="Center" Text="年龄:"/>

                        <TextBox Grid.Column="1" Margin="0,5,5,5" Padding="2"/>

                    </Grid>

                </StackPanel>

                <StackPanel Grid.Row="3">

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="Auto"/>

                            <ColumnDefinition Width="*"/>

                        </Grid.ColumnDefinitions>

                        <TextBlock Margin="5" VerticalAlignment="Center" Text="起始:"/>

                        <DatePicker Grid.Column="1" Margin="0,5,5,5" Padding="2"/>

                    </Grid>

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="Auto"/>

                            <ColumnDefinition Width="*"/>

                        </Grid.ColumnDefinitions>

                        <TextBlock Margin="5" VerticalAlignment="Center" Text="截至:"/>

                        <DatePicker Grid.Column="1" Margin="0,5,5,5" Padding="2"/>

                    </Grid>

                </StackPanel>

                <Grid Grid.Row="5">

                    <Grid.ColumnDefinitions>

                        <ColumnDefinition Width="2*"/>

                        <ColumnDefinition Width="Auto"/>

                        <ColumnDefinition Width="*" MinWidth="15"/>

                        <ColumnDefinition Width="Auto"/>

                        <ColumnDefinition Width="2*"/>

                    </Grid.ColumnDefinitions>

                    <Button Grid.Column="1" Content="查询" Padding="15,5"/>

                    <Button Grid.Column="3" Content="清空" Padding="15,5"/>

                </Grid>

            </Grid>

        </Border>

        <Grid Grid.Column="1" Background="AliceBlue"/>

    </Grid>

</Window>



3. 表单模式

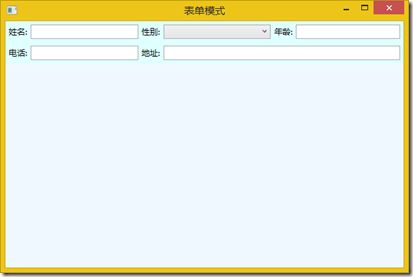

如果要完成一个表单，可以使用Grid分为多行多列，行为Auto，列为Auto和*相间，其中标签部分为Auto，填写内容部分为*。每个部分都设置合适的字体字号，Margin和Padding，而不设置固定的大小，这样就能完成一个自适应的表单。如果有的填写内容长些，可以设置跨列为3，跨越两个大的区域，或更大的数跨越更多的区域。

<Window x:Class="BlendDemo.DP3"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="表单模式" Height="400" Width="600">

    <Grid>

        <Grid.RowDefinitions>

            <RowDefinition Height="Auto"/>

            <RowDefinition/>

        </Grid.RowDefinitions>

        <Grid Background="LightCyan">

            <Grid.ColumnDefinitions>

                <ColumnDefinition Width="Auto"/>

                <ColumnDefinition Width="*"/>

                <ColumnDefinition Width="Auto"/>

                <ColumnDefinition Width="*"/>

                <ColumnDefinition Width="Auto"/>

                <ColumnDefinition Width="*"/>

            </Grid.ColumnDefinitions>

            <Grid.RowDefinitions>

                <RowDefinition Height="Auto"/>

                <RowDefinition Height="Auto"/>

            </Grid.RowDefinitions>

            <TextBlock Margin="5" VerticalAlignment="Center" Text="姓名:"/>

            <TextBox Margin="0,5" Grid.Column="1" Padding="2"/>

            <TextBlock Grid.Column="2" Margin="5" VerticalAlignment="Center" Text="性别:" TextTrimming="WordEllipsis"/>

            <ComboBox Grid.Column="3" Margin="0,5" Padding="2"/>

            <TextBlock Grid.Column="4" Margin="5" VerticalAlignment="Center" Text="年龄:" TextTrimming="WordEllipsis"/>

            <TextBox Grid.Column="5" Margin="0,5,5,5" Padding="2"/>

            <TextBlock Grid.Row="1" Margin="5" VerticalAlignment="Center" Text="电话:"/>

            <TextBox Grid.Row="1" Margin="0,5" Grid.Column="1" Padding="2"/>

            <TextBlock Grid.Column="2" Grid.Row="1" Margin="5" VerticalAlignment="Center" Text="地址:" TextTrimming="WordEllipsis"/>

            <TextBox Grid.Column="3" Grid.ColumnSpan="3" Grid.Row="1" Margin="0,5,5,5" Padding="2"/>

        </Grid>

        <Grid Grid.Row="1" Background="AliceBlue"/>

    </Grid>

</Window>



4. 表格模式

可以使用下述Grid布局组合的方式显示表格数据，但更好的方式是使用DataGrid控件。

首先，在最外层放一个ScrollViewer，设置水平滚动条可见性为Auto，垂直滚动条可见性为Disabled。其中放置一个Border用于显示表格线。在其中放置一个Grid，分为2行，第0行为Auto，第1行为*。

然后，在外层Grid中第0行的位置上放置一个Grid，分为几列，设置一定的宽度，每列中放置一个Border显示表格线，Border中放一个TextBlock，显示列标题，设置水平居中对齐，和合适的Margin。除了最后一列，还放置了GridSplitter，用于调节列的宽度。

最后，在外层Grid中第1行的位置上放置一个ScrollViewer，设置垂直滚动条可见性为Auto。其中放置一个ItemsControl，绑定到合适的数据，设置数据模板为Grid，分为和标题Grid一致的列数，使用SharedSizeGroup保证列的宽度和标题Grid的列的宽度一致。每列中放置一个Border显示表格线，Border中放一个TextBlock，Text绑定到数据中对应的属性上，设置水平居中对齐，和合适的Margin。

<Window x:Class="BlendDemo.DP4"

        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

        mc:Ignorable="d"

        Title="表格模式" Height="600" Width="800">

    <Grid>

        <ScrollViewer Grid.Row="1" HorizontalScrollBarVisibility="Auto" VerticalScrollBarVisibility="Disabled">

            <Border BorderBrush="Black" BorderThickness="0.5">

                <Grid Grid.IsSharedSizeScope="True">

                    <Grid.RowDefinitions>

                        <RowDefinition Height="Auto"/>

                        <RowDefinition Height="*"/>

                    </Grid.RowDefinitions>

                    <Grid>

                        <Grid.ColumnDefinitions>

                            <ColumnDefinition Width="200" SharedSizeGroup="c1"/>

                            <ColumnDefinition Width="200" SharedSizeGroup="c2"/>

                            <ColumnDefinition Width="200" SharedSizeGroup="c3"/>

                            <ColumnDefinition Width="200" SharedSizeGroup="c4"/>

                            <ColumnDefinition Width="200" SharedSizeGroup="c5"/>

                        </Grid.ColumnDefinitions>

                        <Border Grid.Column="0" BorderBrush="Black" BorderThickness="0.3">

                            <TextBlock Text="第1列" HorizontalAlignment="Center" Margin="5"/>

                        </Border>

                        <GridSplitter Grid.Column="0" Width="2" HorizontalAlignment="Right"/>

                        <Border Grid.Column="1" BorderBrush="Black" BorderThickness="0.3">

                            <TextBlock Text="第2列" HorizontalAlignment="Center" Margin="5"/>

                        </Border>

                        <GridSplitter Grid.Column="1" Width="2" HorizontalAlignment="Right"/>

                        <Border Grid.Column="2" BorderBrush="Black" BorderThickness="0.3">

                            <TextBlock Text="第3列" HorizontalAlignment="Center" Margin="5"/>

                        </Border>

                        <GridSplitter Grid.Column="2" Width="2" HorizontalAlignment="Right"/>

                        <Border Grid.Column="3" BorderBrush="Black" BorderThickness="0.3">

                            <TextBlock Text="第4列" HorizontalAlignment="Center" Margin="5"/>

                        </Border>

                        <GridSplitter Grid.Column="3" Width="2" HorizontalAlignment="Right"/>

                        <Border Grid.Column="4" BorderBrush="Black" BorderThickness="0.3">

                            <TextBlock Text="第5列" HorizontalAlignment="Center" Margin="5"/>

                        </Border>

                    </Grid>

                    <ScrollViewer Grid.Row="1" VerticalScrollBarVisibility="Auto">

                        <ItemsControl ItemsSource="{Binding}">

                            <ItemsControl.ItemTemplate>

                                <DataTemplate>

                                    <Grid>

                                        <Grid.ColumnDefinitions>

                                            <ColumnDefinition SharedSizeGroup="c1"/>

                                            <ColumnDefinition SharedSizeGroup="c2"/>

                                            <ColumnDefinition SharedSizeGroup="c3"/>

                                            <ColumnDefinition SharedSizeGroup="c4"/>

                                            <ColumnDefinition SharedSizeGroup="c5"/>

                                        </Grid.ColumnDefinitions>

                                        <Border Grid.Column="0" BorderBrush="Black" BorderThickness="0.3">

                                            <TextBlock Text="{Binding Column1}" HorizontalAlignment="Center" Margin="5"/>

                                        </Border>

                                        <Border Grid.Column="1" BorderBrush="Black" BorderThickness="0.3">

                                            <TextBlock Text="{Binding Column2}" HorizontalAlignment="Center" Margin="5"/>

                                        </Border>

                                        <Border Grid.Column="2" BorderBrush="Black" BorderThickness="0.3">

                                            <TextBlock Text="{Binding Column3}" HorizontalAlignment="Center" Margin="5"/>

                                        </Border>

                                        <Border Grid.Column="3" BorderBrush="Black" BorderThickness="0.3">

                                            <TextBlock Text="{Binding Column4}" HorizontalAlignment="Center" Margin="5"/>

                                        </Border>

                                        <Border Grid.Column="4" BorderBrush="Black" BorderThickness="0.3">

                                            <TextBlock Text="{Binding Column5}" HorizontalAlignment="Center" Margin="5"/>

                                        </Border>

                                    </Grid>

                                </DataTemplate>

                            </ItemsControl.ItemTemplate>

                        </ItemsControl>

                    </ScrollViewer>

                </Grid>

            </Border>

        </ScrollViewer>

    </Grid>

</Window>

    public class TableDataItem

    {

        public string Column1 { get; set; }

        public string Column2 { get; set; }

        public string Column3 { get; set; }

        public string Column4 { get; set; }

        public string Column5 { get; set; }

    }



    public partial class DP4 : Window

    {

        public DP4()

        {

            InitializeComponent();

            var data = new List<TableDataItem>();

            for (var i = 0; i < 30; i++)

            {

                data.Add(new TableDataItem { Column1 = "第1列数据", Column2 = "第2列数据", Column3 = "第3列数据", Column4 = "第4列数据", Column5 = "第5列数据" });

            }

            DataContext = data;

        }

    }
