STM32F373（青风）+CUBEMX快速上手

STM32F373（青风）+CUBEMX快速上手

Created: Nov 23, 2019 7:43 PM
Tags: CUBEMX,STM32

硬件熟悉

连接线

USB-TYPEB电源线一根，用于给板子供电，亦可以使用纽扣电池供电。

MAX232-USB 串口线一根， 用于串口通信以及程序下载。串口下载程序步骤繁琐，故不推荐，具体步骤见相关文档：

工具篇：串口下载.doc

关于下载方式，推荐使用ST_LINK 或者J_LINK。

开发板

开发板电路图见下面的文档

stm32f373R64.pdf

需要注意的地方：

• 时钟

  芯片的低速时钟引脚： OSC32_IN & OSC32_OUT 接晶振Y2 频率为32.768kHz

  芯片的高速时钟引脚： OSC_IN & OSC_OUT 接晶振Y1 频率为8MHz

• Debug

  Wakeup 唤醒引脚为PC13 复用功能为 SYS_WAKEUP2

  Debug模式为串行方式。

---

资料准备

数据手册；参考手册；开发板电路图。

---

STM32CUBEMX新建MDK工程

STM32CUBEMX下载安装

STM32CUBEMX可以直接在ST官网搜索下载，但在这之前最好注册账号并登录。网址如下：

Home - STMicroelectronics

KEIL MDK-ARM 下载安装

STM32CUBEMX使用

• 安装完成后打开软件，初始页面如下：



• 在 New Project 里点击 ACCESS TO MCU SELECTOR



  寻找并选择芯片型号 STM32F373RCTx ,选择并点击START Project

• 工程设置界面如下



  可以通过左侧功能栏选择需要的外设，亦可以直接点击芯片引脚，选择复用功能。

• 时钟树配置

  通过修改锁相环参数和预分频系数将频率设置为需要的大小。



• 工程管理并生成MDK工程
  1. 在Project Name 里命名；
  2. 选择工程目录
  3. 选择 Toolchan/IDE 为MDK-ARM
  4. 在左侧 Code Generator - Generated Files 勾选 Generate peripheral initialization as a pair of '.c/.h' files per peripheral. 可以使工程目录更清晰。
  5. 点击左上 GENERATE CODE , 选择open project.



---

STM32F373上手

工程建立

• 使用STM32CUBEMX新建一个工程。
  • 新建工程步骤前面已经叙述，下面主要叙述如何配置。
    1. System Core-SYS-DEBUG 选择 Serial Wire; 勾选 System Wake-up 2;

    2. System Core-RCC HSE&LSE 均选择 Crystal Resonator;

       开发板因为高速晶振和低速晶振都使用外部晶振， 高速为8MHz， 低速为32 kHz

    3. 在引脚分布图上点击 PF6 复用功能选择 GPIO_Output, 右击 PF6 点击 Enter User Label , 输入 LED1 ;



       类似地，完成 PF7→ LED2 的设置。在 System Core- GPIO 里设置PF6,PF7的属性为pull-up。



    4. 完成名称、目录等配置，点击GENERATE CODE, 进入keil MDK工程，在/* USER CODE BEGIN/ 和 / USER CODE END*/ 中填入自己的代码，防止重新生成工程后擦除。

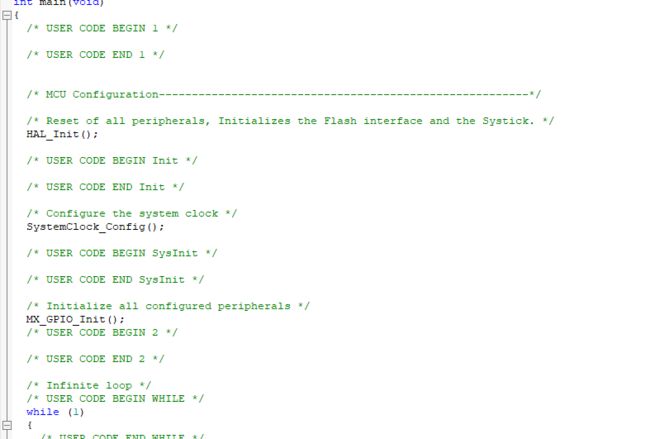

    5. 编写代码如下，编译，生成HEX文件。

        int main(void)
        {
          /* USER CODE BEGIN 1 */

          /* USER CODE END 1 */


          /* MCU Configuration--------------------------------------------------------*/

          /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
          HAL_Init();

          /* USER CODE BEGIN Init */

          /* USER CODE END Init */

          /* Configure the system clock */
          SystemClock_Config();

          /* USER CODE BEGIN SysInit */

          /* USER CODE END SysInit */

          /* Initialize all configured peripherals */
          MX_GPIO_Init();
          MX_USART1_UART_Init();
          /* USER CODE BEGIN 2 */

          /* USER CODE END 2 */

          /* Infinite loop */
          /* USER CODE BEGIN WHILE */
          while (1)
          {
            /* USER CODE END WHILE */

            /* USER CODE BEGIN 3 */
                HAL_Delay(500);
                HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
          }
          /* USER CODE END 3 */
        }

    6. 使用串口下载器，下载。Reset， LED1 开始闪烁。
