CISCO CCNA VLAN

VLAN的中文名为"虚拟局域网"。是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。

与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点： 网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。

在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组。VLAN可以增强局域网的安全性，含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。不同VLAN内的报文在传输时是相互隔离的，不同的广播域之间想要通信，需要通过一个或多个路由器。VLAN可以将第二层平面网络划分为多个逻辑工作组（广播域）可以减少网络上不必要的流量并提高性能。

实验拓扑图

1、 配置PC端地址，与交换机的基本配置。

2、 在初始配置时，交换机上会有一个默认的VLAN1，所有的接口全部处于VLAN1中（可用show vlan命令查看VLAN信息）。

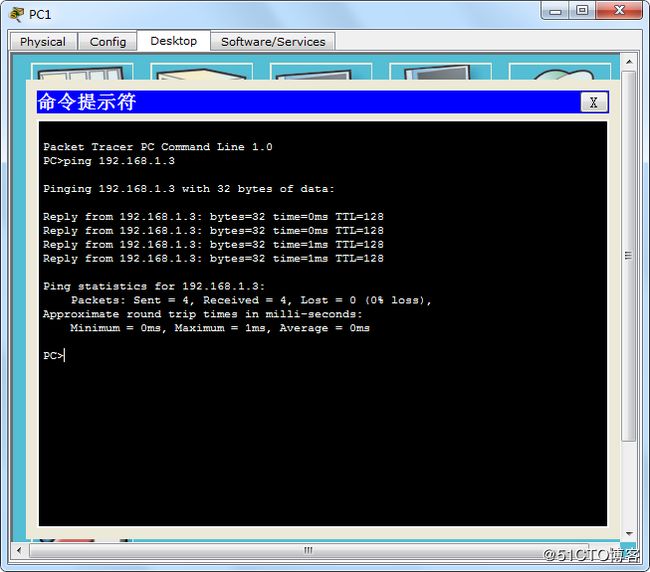

3、 当接口全部处于同一个VLAN中，我们可以测试下各PC间是否可以连通（由输出结果可以得出，在同VLAN中同网络可以相互通信）。

4、 创建VLAN。

5、 划分VLAN（把接口划分到需要的VLAN中，需要先把接口模式更改为access模式）。

6、 测试PC间是否可以通信。

注：此时可以发现，当各接口处在不同VLAN中时，同网段间不可以通信。



此实验完成！

陈龙川

2018-01-03
